РБ-Ф10-4057-З09
RBT
84659990
RB-F10-4057-Z09 Введение в машину
Технические параметры
Имя | 5-осевой обрабатывающий центр мостового типа | Бренд | РБТ |
Модель | РБ-Ф10-4057-З09 | Напряжение | 3-380 В |
Перемещение по оси X/Y/Z | 4000*5700*900 мм | Номинальная мощность машины | 19,15-31 кВт |
Перемещение по оси C/B | ±540°/±120° | Масса | 15000кг |
Мощность шпинделя | 8,5 кВт~20 кВт | Измерение | Д9000*В6800*В4250мм |
Система контроля | Тайвань Синтек | Машинное происхождение | Гуандун / Фуцзянь |
Промышленное применение пятиосевого станка с ЧПУ
Раньше пятиосевой станок в основном использовался в аэрокосмической и других отраслях промышленности, требующих сложной обработки, но с преобразованием и модернизацией обрабатывающей промышленности потребность в обработке становится все более сложной, а область применения пятиосного станка был расширен.
В настоящее время он используется в важных обрабатывающих отраслях, таких как автомобили, прецизионные формы, инструменты, электроника, строительная техника и экологически чистая энергетика, а будущее рыночное пространство также ускорит расширение.

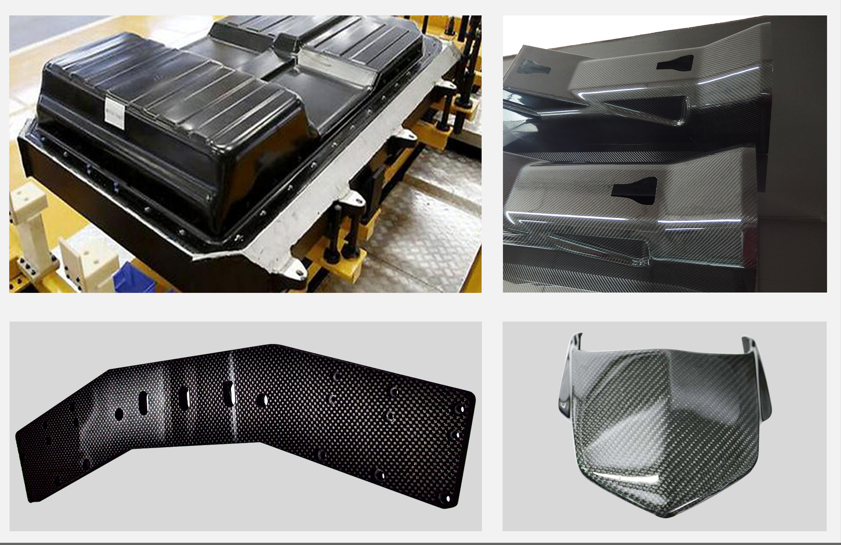

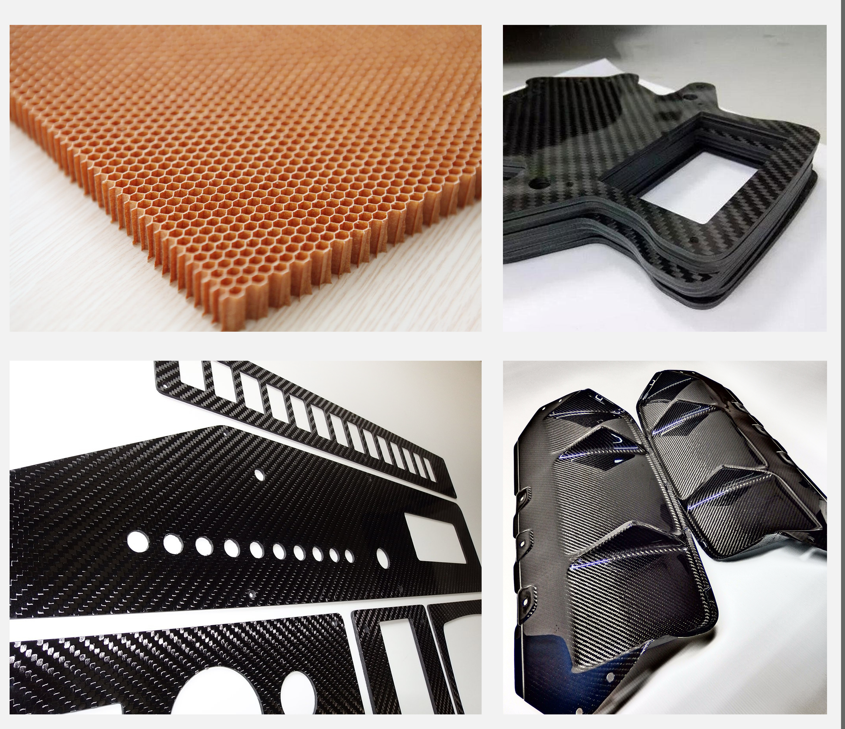

Материалы, пригодные для обработки
композитные материалы, такие как углеродное волокно (PCM/RTM/SMC/LFT и т. д.), стекловолокно, углерод/углерод и другие изделия;
Пластиковые материалы, такие как АБС, ПВХ, ПК, ПП, ПС, ПЭ, ПЭТ, ПЭВП, ПЭТГ, акрил и т. д.;
Губка высокой плотности, пенополистирол, дерево, заменитель древесины, камень, штукатурка и т. д.
Также можно обрабатывать мягкие металлы, такие как алюминий, медь и цинк, а также соты из алюминия и бумаги.
Структура станины пятиосного станка с ЧПУ
1 Выбор материала: Каркас кровати в основном изготовлен из прямоугольных труб Q235, которые представляют собой материал из углеродистой стали, известный своей хорошей свариваемостью и механическими свойствами.Толщина стенок 10 мм обеспечивает достаточную прочность и жесткость каркаса кровати.
2 Усиление в ключевых точках. Усиливающие пластины добавляются в критических областях каркаса кровати, таких как точки соединения или участки, подвергающиеся высоким нагрузкам, для повышения структурной устойчивости и несущей способности.
3 Толщина соединительной пластины: Толщина соединительной пластины составляет не менее 20 мм, что обеспечивает прочность областей соединения, позволяющую выдерживать большие нагрузки.
4 Анализ методом конечных элементов (FEA). На этапе проектирования анализ методом конечных элементов используется для моделирования распределения напряжений и деформации рамы кровати в различных рабочих условиях.Это помогает оптимизировать конструкцию, чтобы каркас кровати мог выдерживать ожидаемые нагрузки при практическом использовании.
5. Обработка для снятия напряжений. Перед механической обработкой компоненты рамы станины подвергаются обработке для снятия напряжений, достигаемой посредством термической обработки.Это способствует устранению остаточных напряжений внутри материала, снижая риск деформации при механической обработке и усталостных трещин в процессе эксплуатации.
6. Обработка старением без вибрации: это специальный метод термообработки, используемый для дальнейшей стабилизации микроструктуры материала, повышения его усталостной долговечности и устойчивости к деформации.

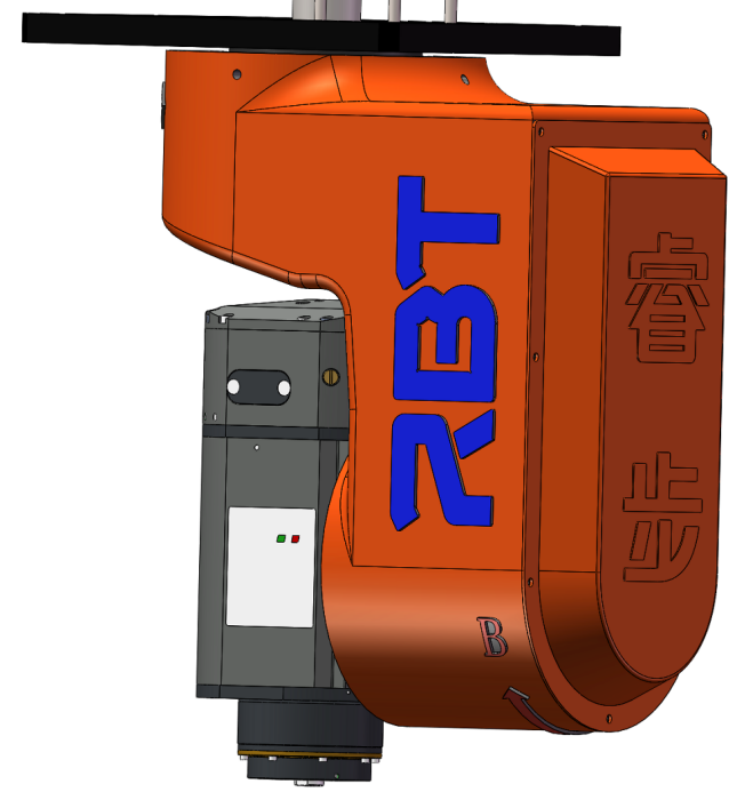

рабочий ход | Ось B±110° | |
Ось C±540° | ||
Точность позиционирования | 30 угловых секунд | |
повторная точность позиционирования | 15 угловых секунд | |
Скорость вращения оси C, B | 26 об/мин | |
Параметр шпинделя | мощность: 17 кВт | |
Тип охлаждения: водяное охлаждение | ||
Скорость вращения: 24000 об/мин | ||
Тип ручки инструмента: HSK63F |
3 оси, 4 оси, различия 5 осей в станках с ЧПУ
3 оси:
Трехосевая обработка с ЧПУ включает в себя три линейные оси, движущиеся в разных направлениях: вверх и вниз, вперед и назад, влево и вправо.Такая конфигурация позволяет станку обрабатывать только одну поверхность за раз, что делает его пригодным для более простых деталей дисков.Однако это ограничение становится очевидным при работе с компонентами, требующими многогранной обработки, например, с отверстиями или канавками на различных гранях.
4 оси:
4-осевая обработка с ЧПУ добавляет дополнительную ось вращения, обычно обеспечивающую горизонтальное вращение на 360°.Это усовершенствование особенно полезно для обработки коробчатых деталей и позволяет станку работать как в качестве фрезерного, так и токарного станка.Включение оси B, обеспечивающей вращение заготовки, выгодно при сверлении боковых сторон деталей или изогнутых поверхностей цилиндров.Эта возможность не только ускоряет процесс обработки, но и обеспечивает более высокую точность обработки.
5 осей:
5-осевая обработка с ЧПУ включает дополнительную ось вращения, позволяющую вращать вертикальную поверхность на 360°.Эта усовершенствованная конфигурация позволяет выполнять комплексную обработку за один зажим, тем самым снижая затраты на зажим и минимизируя риск появления царапин на изделии.Универсальность и точность 5-осевой обработки с ЧПУ особенно выгодны для изготовления сложных прецизионных деталей, в том числе из композитов и углеродного волокна.Примером этого является специализированное оборудование, такое как 5-осевые фрезерные станки с ЧПУ для обработки композитов и 5-осевые фрезерные станки с ЧПУ для обработки углеродного волокна.
