Что такое 5-осевой обрабатывающий центр с ЧПУ ?

5-осевая обработка относится к способности станка перемещать инструмент по пяти различным осям одновременно. Основные функции обработки выполняются по трем основным осям, а именно X, Y и Z. Тем не менее, 5-осевой обрабатывающий центр с ЧПУ может вращаться по двум дополнительным осям, B и C, что позволяет режущему инструменту работать в нескольких направлениях.

В чем преимущества 5-осевой фрезерный станок с ЧПУ ?

• В пятиосевых обрабатывающих центрах с ЧПУ требуется только один временной зажим для выполнения всех процессов резки, обрезки и фрезерования для достижения сложной геометрии. Пятиосевой фрезерный станок с ЧПУ может значительно повысить точность производства, улучшить качество продукции, повысить эффективность производства и сэкономить затраты на рабочую силу.

• Пятиосевые обрабатывающие центры с ЧПУ обеспечивают большую гибкость и точность, управляя движением одновременно в пяти направлениях. По сравнению с традиционной трехосной обработкой, пятиосная обработка позволяет выполнять сложные задачи обработки за один проход, уменьшая необходимость в перемещении и зажиме заготовок, тем самым сокращая время цикла обработки.

• Кроме того, пятиосевая обработка с ЧПУ позволяет выполнять более тонкие и сложные операции обработки, такие как наклонное фрезерование и обработка поверхностей. Это дает пятиосным станкам с ЧПУ уникальное преимущество при производстве сложных и прецизионных деталей.

В чем разница между 3-осным, 4-осным и 5-осевой станок с ЧПУ?

• 3-осевая обработка с ЧПУ:

  Три основные линейные оси: X, Y и Z.

  Область применения: фокусируется на простых перемещениях вдоль этих осей, что подходит для создания деталей с плоскими и параллельными поверхностями.

  Ограничения обработки: подход инструмента ограничен направлением осей, что может привести к проблемам при обработке сложных элементов или подрезов.

  Типичное применение: Идеально подходит для простых деталей, таких как прямоугольные коробки, пластины и простые геометрические формы.

• 4-осевая обработка с ЧПУ:

  Помимо X, Y и Z, введена четвертая ось вращения (ось A).

  Область применения: эта установка позволяет вращать заготовку или инструмент, позволяя выполнять более сложные операции обработки под углом.

  Улучшения обработки: Добавление оси вращения обеспечивает большую гибкость, облегчая обработку деталей с наклонными или изогнутыми элементами.

  Типичные применения:Полезно для создания деталей с более сложной геометрией, например компонентов с угловыми вырезами или криволинейными поверхностями.

• 5-осевая обработка с ЧПУ:

  Помимо X, Y и Z, включены две оси вращения A и B (или A и C).

  Область применения: пять координатных осей приводят инструмент в движение вокруг заготовки и могут реализовывать трехмерное движение с помощью пятиосного рычага, облегчая сложную и детальную обработку.

  Возможности обработки: эта расширенная установка способна обрабатывать самые сложные детали, в том числе с подрезами и сложными контурами.

  Преимущества: Сокращает время обработки, повышает качество поверхности, зачастую исключает необходимость вторичных операций за счет полного доступа к заготовке.

  Типичные области применения: используется для изготовления высокоточных деталей в таких отраслях, как аэрокосмическая, автомобильная, энергетическая и строительная, морская, медицинская, упаковочная, модельная и пресс-форма, железная дорога, термоформование, где компоненты имеют сложную форму и требуют сложной механической обработки.

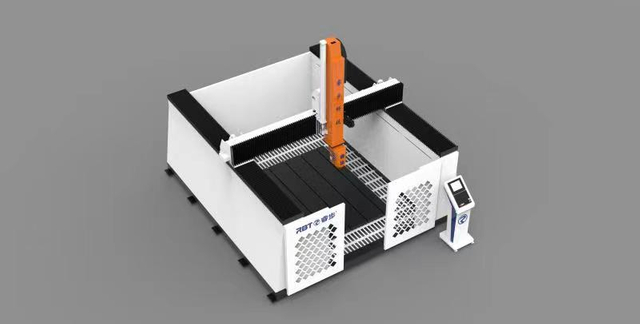

Каково применение 5-осевого фрезерного станка с ЧПУ RBT?

5-осевой фрезерный станок с ЧПУ RBT широко используется для обработки конструкционных деталей с ЧПУ в таких отраслях, как аэрокосмическая, железнодорожная, автомобильная внутренняя и внешняя часть, энергетика и строительство, морская, упаковочная, медицинская, изготовление моделей и форм, сантехника.

Применимые обрабатывающие материалы, такие как:

• Композитные материалы: углеродное волокно (PCM/RTM/SMC/LFT и т. д.), стекловолокно, углерод/углерод, пластик, армированный стекловолокном, пластик, армированный углеродным волокном, соты из арамидного волокна, алюминиевые соты, сотовые сэндвич-панели, пенополистирол, EPS. , дерево, МДФ, гипс, смола и т. д.

• Термоформованные пластмассы: АБС, ПВХ, ПК, ПП, ПС, ПЭ, ПЭТ, ПЭВП, ПЭТГ, акрил и т. д.;

• Мягкий металл: алюминий/медь/цинк, алюминиевая форма.
