Машины с ЧПУ необходимы в современном производственном мире, но сколько осей может иметь ЧПУ? Количество осей влияет на точность, сложность и скорость.
В этом посте мы объясним, как различные оси ЧПУ влияют на возможности обработки. Вы узнаете, как больше оси повышают точность и гибкость, помогая вам
Выберите правильную машину для ваших нужд.
В обработке ЧПУ ось относится к направлению или линии, вдоль которого движется инструмент или заготовка. Эти оси позволяют машине точно манипулировать материалами. Чем больше осей у машины, тем сложнее он может выполнять операции, повышая свою гибкость и способность создавать сложные конструкции.
Например, в 2-осевой машине инструмент движется в двух направлениях, в то время как 5-осевая машина может двигаться по пяти разным направлениям одновременно, предоставляя ему гораздо большую свободу для создания подробных форм.
| Направление оси | перемещения | Функциональности |
|---|---|---|
| Ось X. | Слева направо (горизонтально) | Управляет горизонтальным движением по длине материала. |
| Ось Y. | Спереди назад (горизонтальный) | Обеспечивает движение по ширине материала. |
| Ось Z. | Вверх и вниз (вертикаль) | Управление глубиной для точной резки и фрезерования. |
По мере того, как машины становятся более продвинутыми, дополнительные оси добавляются для большей гибкости и точности. В RBT Intelligent Equipment мы специализируемся на многоосевых машинах ЧПУ, предназначенных для достижения высококачественных результатов, будь то для аэрокосмических или автомобильных применений.
Машины с ЧПУ бывают разных конфигураций, каждая из которых предназначена для обработки различных уровней сложности. Количество осей напрямую влияет на то, насколько гибкой и точной может быть машина. Давайте разберем некоторые из общих конфигураций ЧПУ.
Машина с ЧПУ с
ЧПУ. Это самая простая конфигурация, обычно используемая для базовых разрезов и гравировки. Тем не менее, его ограничения становятся очевидными при работе с более сложными частями или глубокими сокращениями.

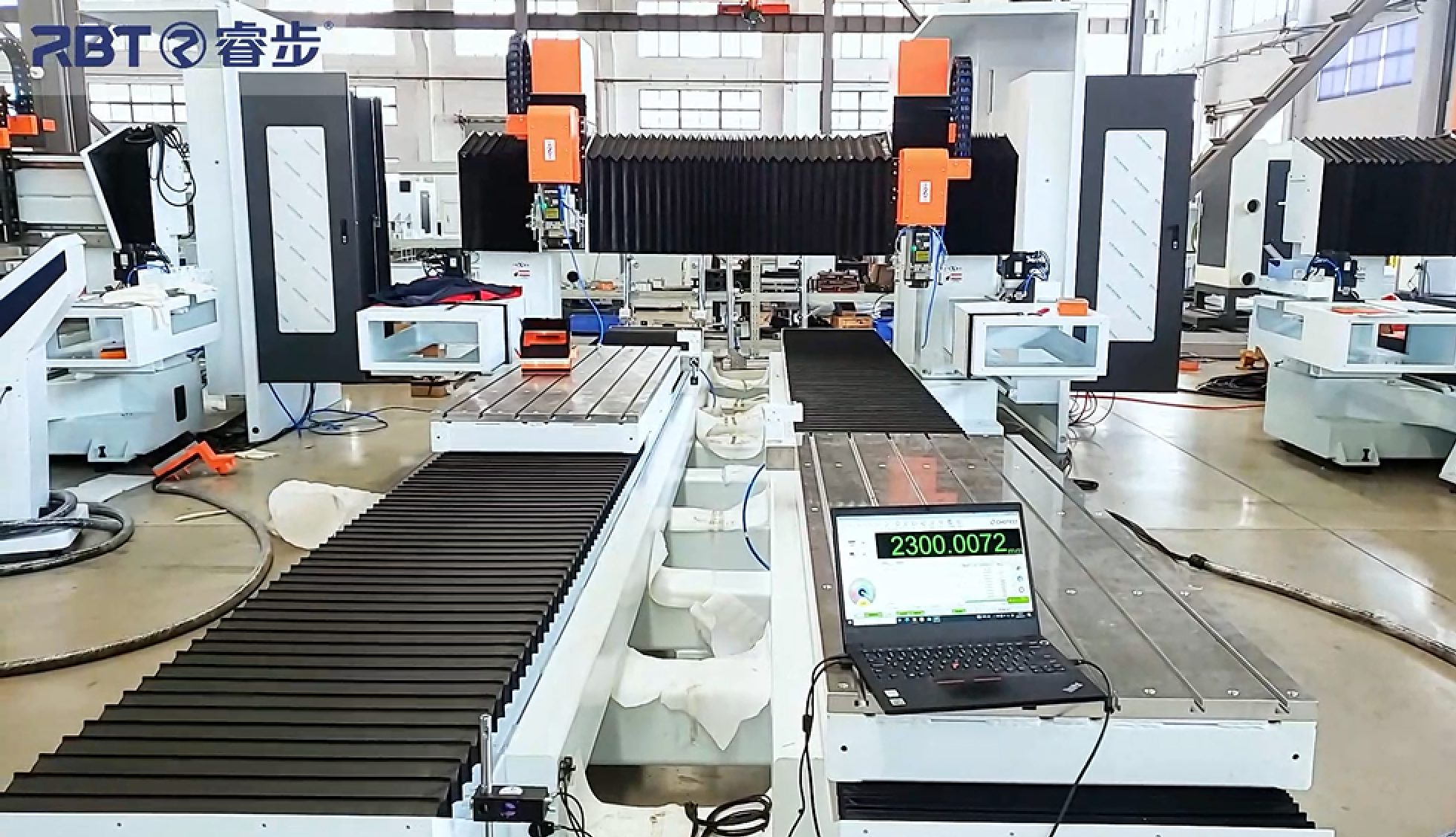

3-осевая машина ЧПУ
3-осевая машина является наиболее распространенной конфигурацией. Он добавляет вертикальное движение (оси Z) к движениям влево и передней спинкой, что позволяет иметь более сложные формы. Он идеально подходит для таких задач, как бурение, фрезерование и простая нарезая промежуточные детали. Он предлагает хорошую точность для большинства приложений, но может бороться с более сложными дизайнами.
4-осевая машина ЧПУ.
4-осевая машина представляет ось вращения (ось А), добавляя возможность вращения заготовки. Это особенно полезно для обработки цилиндрических деталей, таких как шестерни или круглые формы. Дополнительная ось повышает точность и уменьшает необходимость переназначения материала, что делает его идеальным для определенных типов более сложной обработки.
5-осевая машина с ЧПУ
5-осевой машины ЧПУ позволяет одновременно двигаться вдоль пяти различных осей: x, y, z, a и b. Эта конфигурация обеспечивает высокую точность и гибкость, что делает его идеальным для создания сложных, свободных деталей, таких как лезвия турбины и медицинские имплантаты. С 5 осями машина может работать на нескольких сторонах детали одновременно, сокращая время настройки и повышение эффективности.

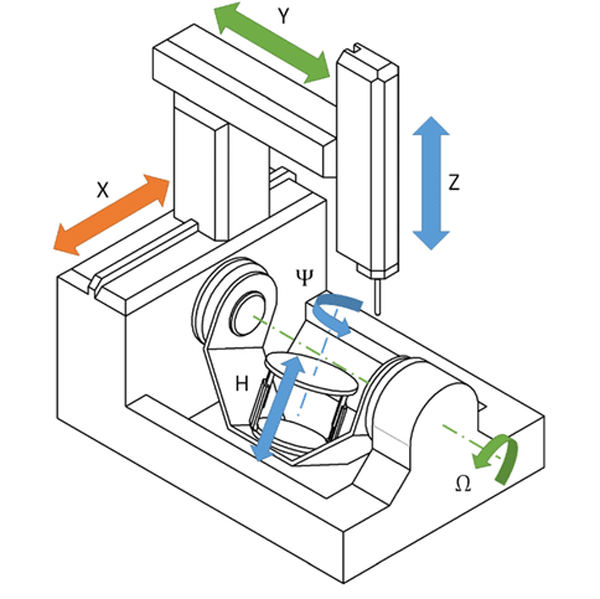

6-осевая машина ЧПУ.
6-осевая машина добавляет еще одну ось вращения, обычно C, позволяющая еще больше сложных движений. Это особенно полезно для частей, которые нуждаются в более сложной геометрии, таких как аэрокосмические компоненты. Добавленные оси делают его идеальным для высоких применений, что сокращает потребность в вторичных приспособлениях.
7-осевая машина с ЧПУ
7-осевая машина выходит на следующий уровень. Он способен к большему количеству движений для еще более сложной геометрии. Седьмая ось часто используется для манипуляций с заготовкой, обеспечивая гибкость в специальных отраслях, таких как аэрокосмическая и автомобильная. С таким большим количеством осей машина может обрабатывать самые сложные конструкции.
9-осевые и 12-осевые машины ЧПУ
Эти высокопроизводимые машины объединяют несколько вращательных оси, что дает им возможность двигаться во многих направлениях одновременно. Это приводит к непревзойденной гибкости и точности. 9-осевые и 12-осевые машины ЧПУ используются для изготовления чрезвычайно сложных деталей, таких как медицинские устройства и высокопроизводительные аэрокосмические компоненты.
Вот быстрый взгляд на прогрессию оси машин с ЧПУ:
| Машина | Тип | Оси |
|---|---|---|
| 2-осевая ЧПУ | 2 | Простые порезы, гравюра, плоские поверхности |
| 3-осевая ЧПУ | 3 | Фрезерование, бурение, простые в промежуточные детали |
| 4-осевая ЧПУ | 4 | Цилиндрические детали, вращающиеся для точности |
| 5-осевая ЧПУ | 5 | Сложные детали, дизайн свободной формы |
| 6-осевая ЧПУ | 6 | Высокая точность, аэрокосмические компоненты |
| 7-осевая ЧПУ | 7 | Сложная геометрия, специализированные отрасли промышленности |
| 9/12 CNC | 9-12 | Очень сложные детали, медицинские, аэрокосмические |
В RBT Intelligent Equipment мы предлагаем передовые машины ЧПУ, в том числе многоосные модели, предназначенные для обеспечения точности, скорости и гибкости для таких отраслей, как аэрокосмическая и автомобильная.
Точность :
больше оси позволяют машине ЧПУ делать более точные разрезы с разных сторон. С 3 осями машина может перемещаться вдоль основных плоскостей, но с 5 или более осей она может обрабатывать сложные детали и соединения с гораздо более высокой точностью. Добавленная свобода движения помогает уменьшить ошибки во время процесса обработки.
Сложность деталей :
при проектировании сложных деталей, таких как лопасти турбины или пользовательские медицинские имплантаты, необходимы больше оси. Машины с 5 или более осями могут одновременно разрезать несколько сторон детали, устраняя необходимость переназначения заготовки. Это имеет решающее значение для частей со сложной геометрией и углами.
Эффективность времени :
больше осей может сократить время обработки, позволяя машине выполнять несколько задач одновременно. Вместо того, чтобы перемещать материал несколько раз, машина может приблизиться к части с разных сторон, что ускоряет производство. Например, 5-осевая машина может сократить общее время обработки по сравнению с 3-осевой машиной, обрабатывая более сложные сокращения за одну установку.
Простые задачи :
для таких основных задач, как бурение или фрезерование плоских поверхностей, достаточная машина с ЧПУ 2 или 3 или 3. Эти машины идеально подходят для простых деталей, таких как кронштейны, шайбы и другие компоненты с прямой геометрией.
Сложные детали :
для замысловатых конструкций или деталей, которые требуют разрезания на нескольких поверхностях, необходима 5-осевая или более осевая машина. Аэрокосмическая, автомобильная и медицинская промышленность часто полагается на 5-осевые машины ЧПУ для создания точных, сложных форм. Эти машины обрабатывают подробные разрезы без необходимости перемещения детали.
Соображения стоимости :
Хотя больше оси обеспечивает лучшую точность и скорость, они поставляются по более высокой цене. 2-осевая машина гораздо более доступна, чем 5-осевая машина, но она не может выполнять столько сложных задач. При выборе правильной машины рассмотрите сложность ваших частей, вашего бюджета и желаемой точности. Крайне важно сбалансировать стоимость и возможности для вашего проекта.
Вот быстрое сравнение наиболее распространенных типов машин с ЧПУ:
| Оси | Общее | использование | Тип |
|---|---|---|---|
| 2-осевая ЧПУ | 2 | Простые порезы, плоские детали, гравировка | От низкого до среднего уровня |
| 3-осевая ЧПУ | 3 | Фрезерование, бурение, умеренная деталь сложности | Средний диапазон |
| 5-осевая ЧПУ | 5 | Сложные детали, свободные конструкции, аэрокосмическая промышленность | Высокий диапазон |
| 7-осевая ЧПУ | 7 | Очень сложная геометрия, аэрокосмическая, автомобильная | Премиум |
2-осевые машины ЧПУ идеально подходят для простых задач. Они используются для изготовления плоских объектов, базовых порезов и гравюр. Промышленности, такие как создание знаков и декоративные детали, часто используют их. Они также идеально подходят для производства плоских, призматических форм, таких как кронштейны, шайбы или простые корпусы.
3-осевая машина с ЧПУ является рабочей лошадкой во многих отраслях. Он обычно используется для измельчения, бурения и разрезания простых деталей. Эти машины широко используются в автомобильной и производственной промышленности, где они создают такие компоненты, как шестерни, рамки и небольшие механические детали. Их способность перемещаться по трем остам делает их идеальными для задач умеренной сложности.
4-осевые машины ЧПУ преуспевают в задачах, требующих вращения вдоль цилиндрической формы. Они используются для резки отверстий, канавок или слотов в цилиндрических частях. Промышленные отрасли, такие как аэрокосмическая и автомобильная, используют их для производства таких деталей, как валы, кулачки и сложные роторные компоненты. Добавленное вращательное движение повышает точность и эффективность в этих операциях.
5-осевая машина ЧПУ имеет важное значение в отраслях, требующих высокой точности и сложных деталей. Он используется для создания медицинских компонентов, аэрокосмических деталей и сложных инженерных проектов. Например, он часто используется для производства турбинных лезвий, пользовательских протезированных или аэрокосмических компонентов, где необходимы многонаправленные порезы. Способность подходить к части с множественных углов уменьшает время настройки и повышает точность.
6-осевые и более усовершенствованные машины ЧПУ используются для ультрастных применений в аэрокосмической, автомобильной и военной промышленности. Эти машины способны производить сложные конструкции, такие как лопасти турбины, компоненты самолетов или ракетные детали, где важна высокая точность. Благодаря их расширенным возможностям движения эти машины могут создавать очень сложные детали без нескольких настройки, повышая скорость производства и точность детали.
Вот быстрый разбил приложений от типов машин с ЧПУ:
| машины | . |
|---|---|
| 2-осевая ЧПУ | Простые, плоские объекты, гравировка, базовые порезы |
| 3-осевая ЧПУ | Меняние, бурение, разрезание основных деталей (автомобильная, производство) |
| 4-осевая ЧПУ | Цилиндрические детали, режущие канавки, слоты |
| 5-осевая ЧПУ | Медицинские компоненты, аэрокосмические детали, инженерные проекты |
| 6-осевая ЧПУ | Аэрокосмическая, автомобильная, военная, сложные дизайны |
Частичная сложность :
сложность детали, которую вы создаете, должна направлять выбор машины с ЧПУ. Для простых деталей, таких как кронштейны или шайбы, достаточно 2-осевой или 3-осевой машины. Но для более сложных деталей, таких как лопасти турбины или аэрокосмические компоненты, требуется 5-осевая или более осевая машина. Больше осей обеспечивает больше углов от точности и эффективности, сокращая время настройки.
Типы материалов :
разные материалы требуют разных типов машин. Мягкие материалы, такие как пластмассы и алюминий, могут быть легко обработаны с помощью 3-осевых машин ЧПУ, в то время как более твердые материалы, такие как сталь, могут потребовать машин с большим количеством осей, чтобы обеспечить точность и избежать износа. Для композитных материалов могут потребоваться более продвинутые машины с более высокой гибкостью для решения уникальных требований к резке.
Анализ бюджета и затрат и выгод :
стоимость машины с ЧПУ увеличивается с количеством осей. В то время как 2-осевая или 3-осевая машина более доступна, она может не подходить для сложных или сложных задач. Рассмотрим долгосрочную прибыль от инвестиций при принятии решения. Если ваш бизнес требует точной и высокой сложности, инвестиции в 5-осевую машину могут быть стойкими, несмотря на более высокую первоначальную стоимость. Всегда сбалансируйте свой бюджет с ожидаемой эффективностью и качеством.
Технологические достижения в машинах с ЧПУ с
ЧПУ продолжают развиваться с новыми технологиями. Искусственный интеллект (ИИ) и автоматизация становятся ключевыми игроками, оптимизируют пути инструментов и уменьшают человеческую ошибку. Эти достижения обещают быстрее скорости производства, большую точность и улучшенную гибкость. Ожидается, что интеграция дополнительных осей еще больше усилит возможности машин с ЧПУ.
Повышение гибридных машин
гибридных машин, которые сочетают в себе 3D -печать с традиционной обработкой ЧПУ, набирают популярность. Эти машины предлагают повышенную гибкость, позволяя производителям печатать детали, а затем закончить их с точной обработкой. Эта комбинация помогает создать более сложные детали, сохраняя при этом высокую точность и сокращает время производства.
Понимание количества осей в машине ЧПУ имеет важное значение для точности и эффективности производства. Больше осей обеспечивает большую гибкость и точность, особенно для сложных конструкций.
При выборе машины с ЧПУ рассмотрите сложность части, типы материалов и ваш бюджет. Для замысловатых проектов часто стоит инвестиции в многоосевую машину. В RBT Intelligent Equipment мы предлагаем ряд машин ЧПУ, предназначенные для различных потребностей отрасли, обеспечивая высококачественные результаты и повышенную эффективность.
A: 3-осевая машина с ЧПУ движется в трех направлениях (x, y, z), в то время как 5-осевая машина добавляет вращательное движение (оси A и B). 5-осевая машина обеспечивает более сложные сокращения, сокращает время настройки и повышение точности.
A: Если ваш проект включает в себя цилиндрические детали или простые вращения, может быть достаточно 4-осевой машины. Для более сложных геометрий или множественных углов необходима 5-осевая машина.
A: Нет, 2-осевая машина с ЧПУ идеально подходит для простых порезов и плоских деталей, но ей не хватает гибкости, необходимой для сложных конструкций.
A: Аэрокосмическая, автомобильная и медицинская промышленность извлекает выгоду из 5-осевых и 7-осевых машин, поскольку они требуют высокой точности для сложных, сложных деталей.
A: Переключение на 5-осевую машину может потребовать новых конфигураций и инструментов программного обеспечения, так как дополнительные оси включают более сложное программирование и настройки.
