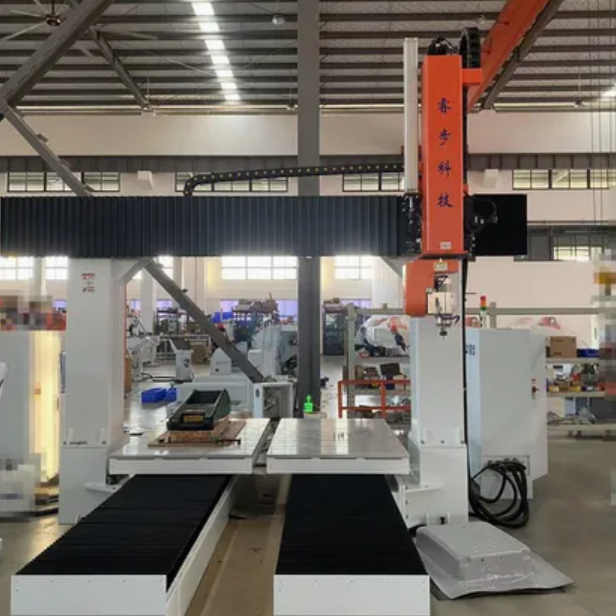

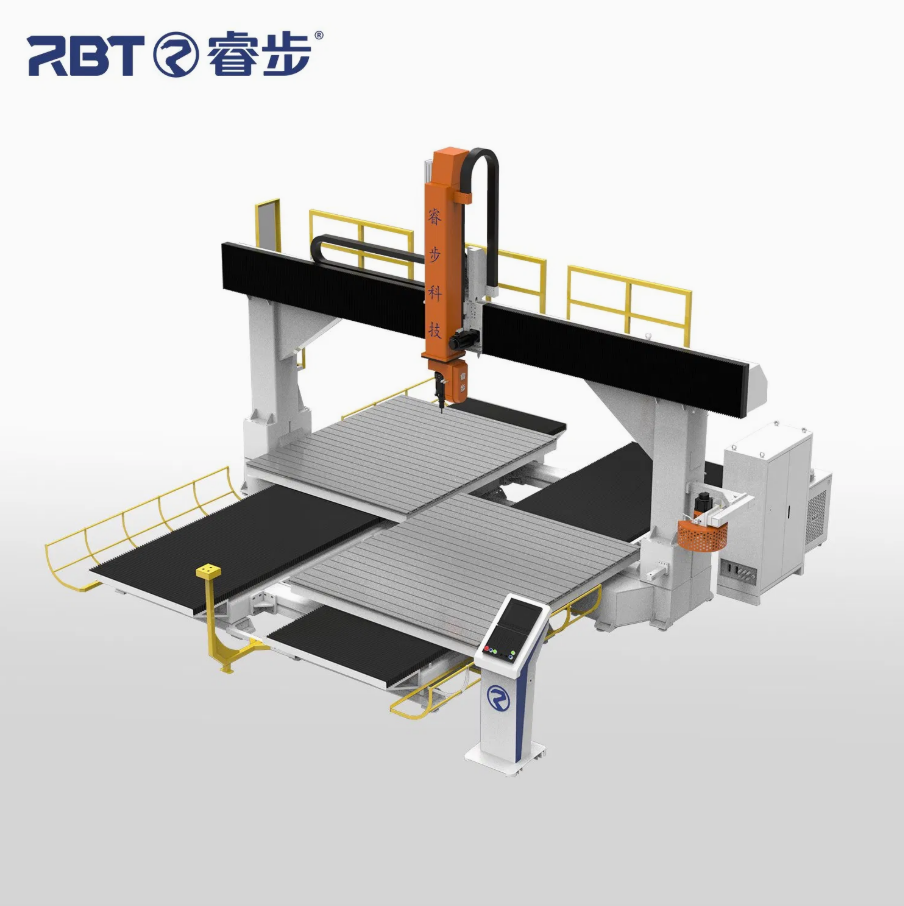

Высокоскоростная многоосная машина ЧПУ для обработки композитного материала

Он может похвастаться двумя отдельными рабочими таблицами для повышения производительности, что позволяет загружать или разгружать один, в то время как другой находится в работе. Оставленный с быстрым шпинделем для быстрого устранения материала и крепкого механизма контроля для точного, он хорошо подходит для массива веществ, включая пластик, Honeycomb, Aluminum, Wood, Foam, Resin er. мастерство.

|

 Функции

1.  Система принимает систему с ЧПУ с ЧПУ, которая может завершить производство и обработку  всей сложной поверхности заготовки в  одном процессе;

2.  Работа  легко зажимать, и никаких специальных приспособлений не требуется;

3.  C, поворотная обработка оси B может уменьшить мертвый угол обработки сложных заготовков;

4.  Высокая точность обработки, эффективное и точное позиционирование;

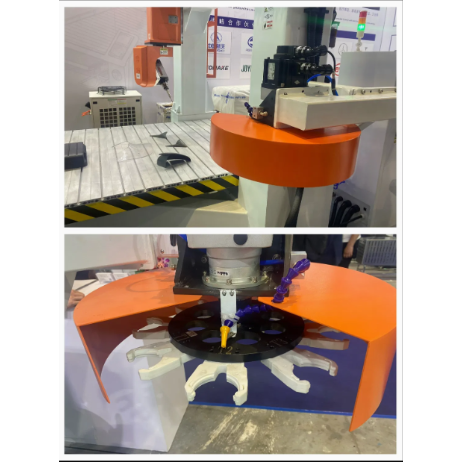

5.  Оборудование сочетает в себе мощность, скорость и точность и может быть оснащено несколькими функциями, такими как сбор пыли, автоматическое  изменение инструмента и RTCP;

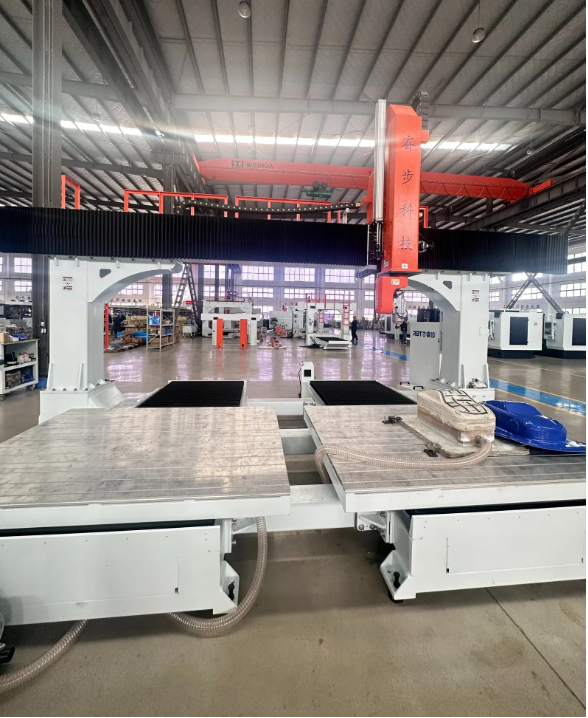

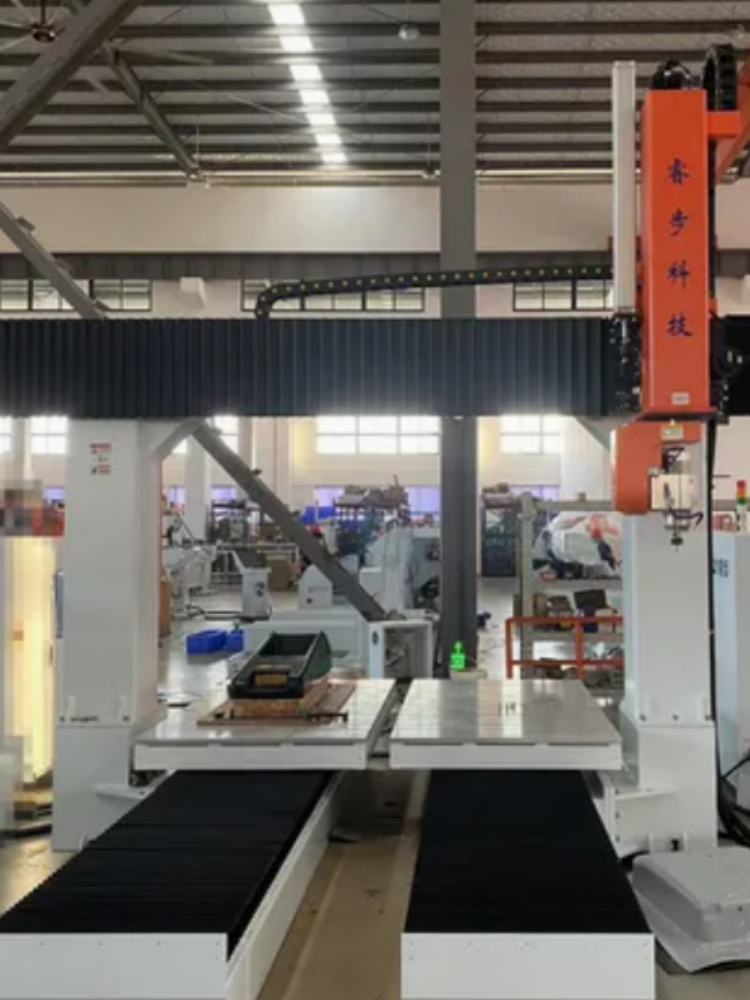

6.  Есть две независимые платформы резания слева и справа, при изменении обработанного продукта одна сторона может оставаться  неподвижным. что повышает безопасность и  снижает  интенсивность труда  работников;  Он  также может обрабатывать большие заготовки, а станции let и right могут обрабатываться одновременно в виде  единой рабочей таблицы  , а размер обработки одного продукта удвоится в направлении оси X;

7. Фактическая конфигурация оборудования подлежит техническим данным. Путешествие машины можно настроить в соответствии с потребностями клиентов.

|

 Параметр

Название продукта	Неуменная 5-оси
Винт	Тайвань ЧМ
Линейный гид	Тайвань CSK
Rack	Лянгчи
Сервоприводный	Невинтность

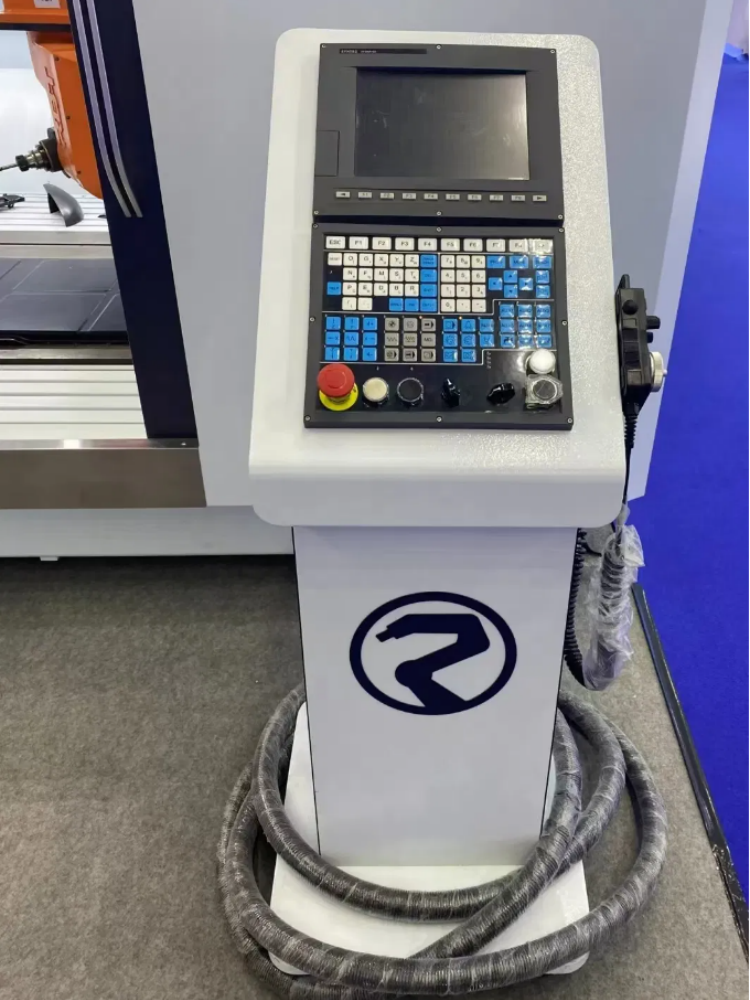

Система управления	Тайвань Синтек
Электрические компоненты	Франция* Schneid.er
Шпиндель	Rbt
Сила веретена	5,5 кВт/24000 об/мин/водяное охлаждение
Частотный преобразователь	Синово
Пневматические компоненты	Тайвань Airtac
X Ос редуктора	Япония* Шимпо
Угол поворота оси B.	± 120 °
Угол вращения оси C.	± 540 °
Повторяемость станка (в пределах 300 мм)	± 0,05 мм
Общая мощность	14,5 кВт (с учетом фактического оборудования)
Частота	L3482*W3350*H3768MM
Масса	4100GK

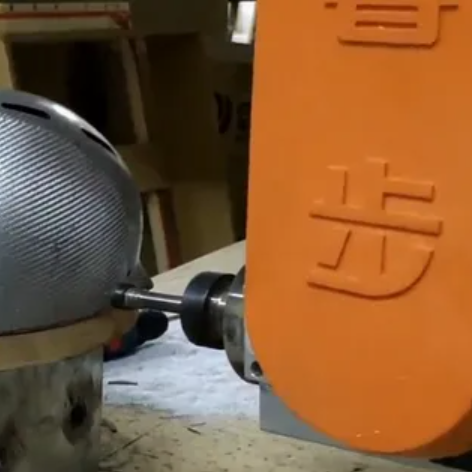

Машинное видео



Детали продукта

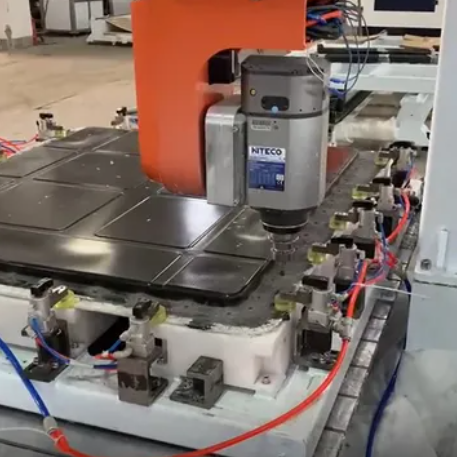

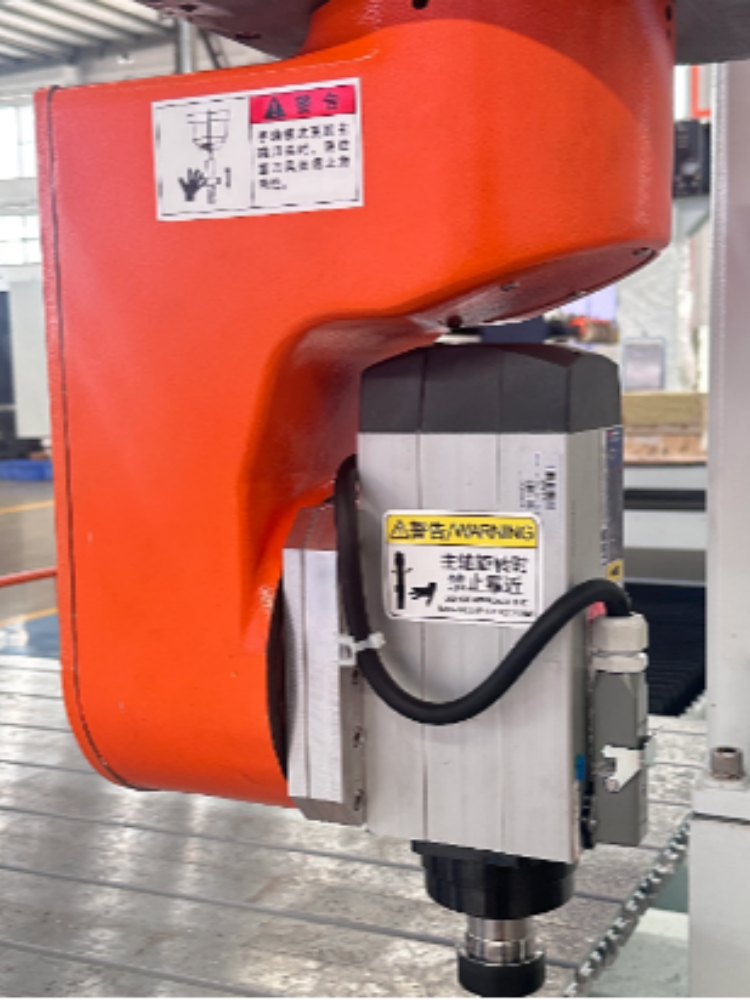

CoolingsPindles

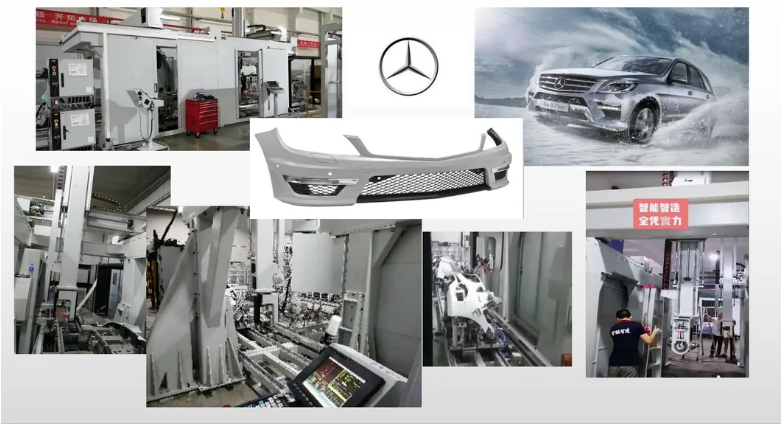

Приложение

Аэрокосмическая  промышленность
:  производство
сложных  и
критических  компонентов
.  ​
​  ​Структурные элементы
Вывески и дисплей:  точная резка крупных рекламных плат и выставочных сооружений

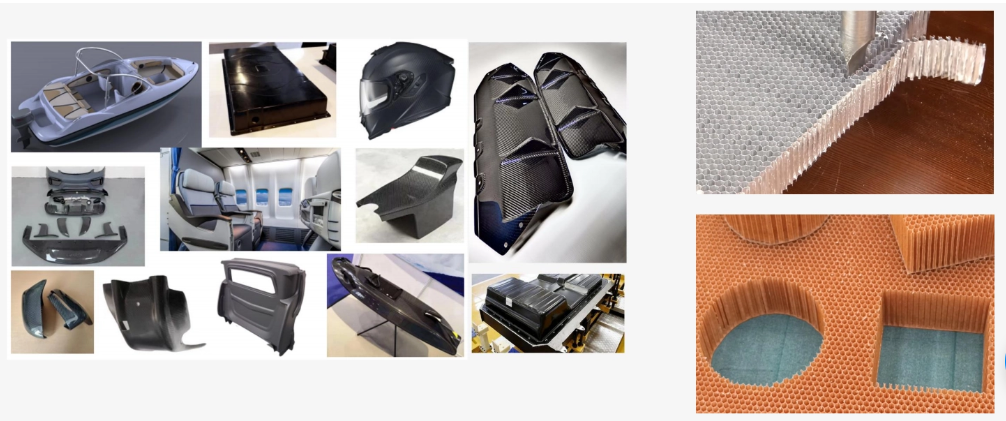

Обработанные материалы

Термоформованные пластмассы/композиты:

• Композитные материалы:


• Углеродное волокно (процессы PCM/RTM/SMC/LFT)

• Усиленные стеклянные полимеры (GFRP)

• Углерод-углеродные композиты




Инженерные пластмассы:

• ABS, PVC, поликарбонат (PC), полипропилен (PP), полистирол (PS), полиэтилен (PE), PET, HDPE, PETG,   акрил

•


• Неметаллические субстраты:

• Пены высокой плотности / расширенный полистирол (EPS), XPS изоляционные платы / натуральное дерево, пластиковые композиты (WPC), камень, гипс

•


• Мягкие металлы и гибридные структуры:

• Алюминиевые сплавы / медь, цинковые сплавы / алюминиевые сотовые ядра
