Промышленная 5 -ось Центр CNC для композитных конструкций

Описание производства

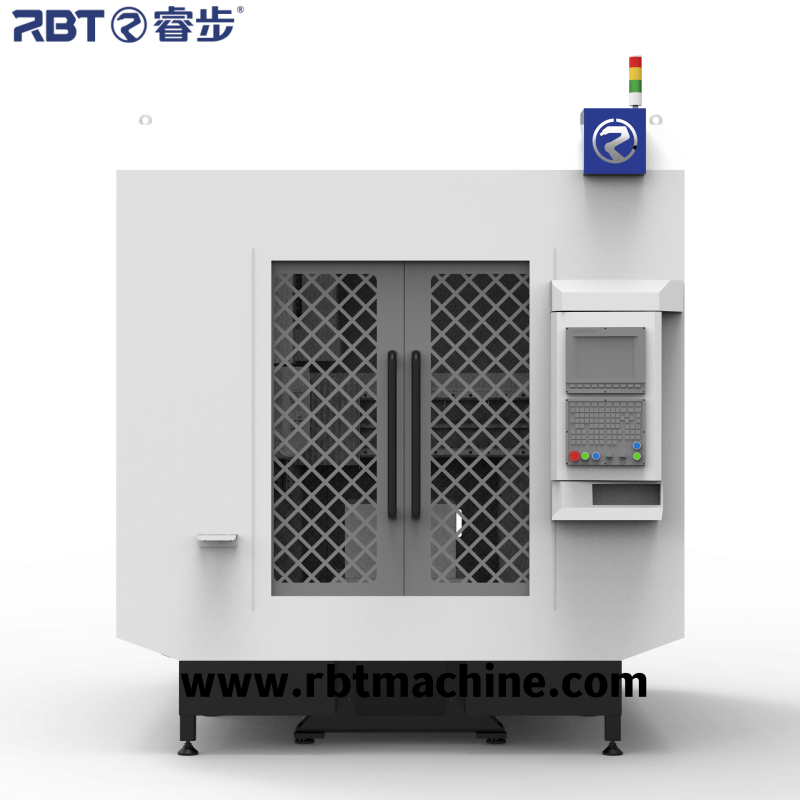

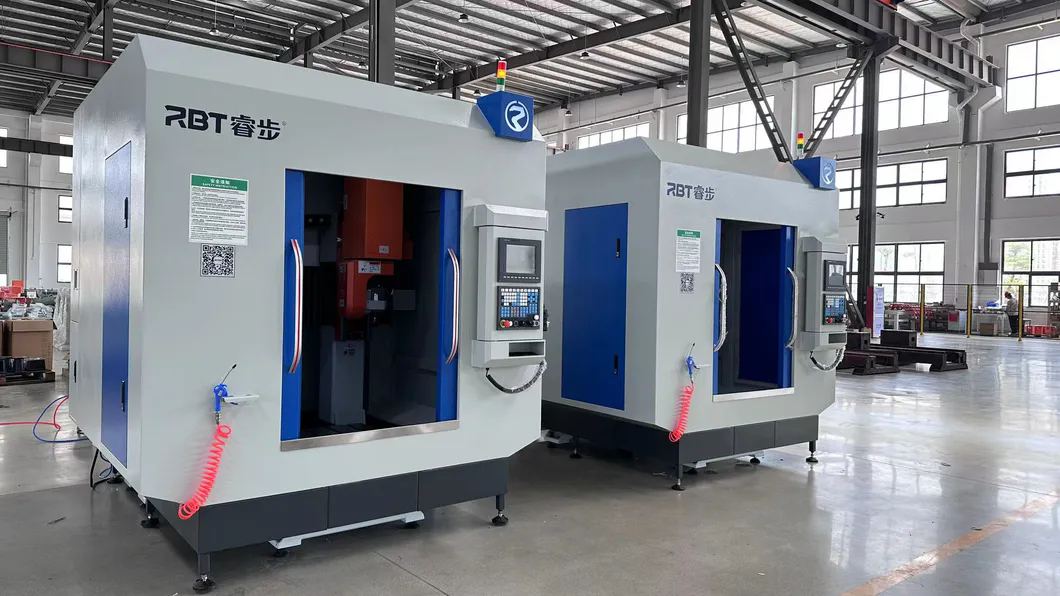

Полностью закрытая неметаллическая 5-осевая машина с ЧПУ имеет герметичную пылезащитную камеру, обеспечивающую

Обработка безрезультатном материалов, таких как композиты, и пластики для медицинского уровня.

С синхронизированным 5-осевым управлением движением, он обеспечивает высокую обработку для сложных геометрий между материалами, такими как углеродное волокно, инженерное

Полимеры и промышленные пены.

Машинное видео

Производственные особенности

1. Система принимает систему с ЧПУ с ЧПУ Synec, которая может завершить производство и обработку всей сложной поверхности заготовки. Одиночный рабочий стол и структура защитных помещений соответствует защите безопасности и предотвращению мусора во время производства; Коллекция дренажной пыли на полу DeviceCooperates с высокопроизводительным коллектором пыли для сбора внешней обработки мусора:


2. Одиночный рабочий стол и структура защитных помещений соответствует защите безопасности и предотвращению мусора во время производства; Коллекция дренажной пыли на полу DeviceCooperates с высокопроизводительным коллектором пыли для сбора внешней обработки мусора:

3. Работа легко зажимать, и никаких специальных приспособлений не требуется;

4. C, Осина B Роторная обработка может уменьшить переработку мертвого угла заготовки Comcomplex:

5. Высокая точность обработки, эффективное и точное позиционирование;

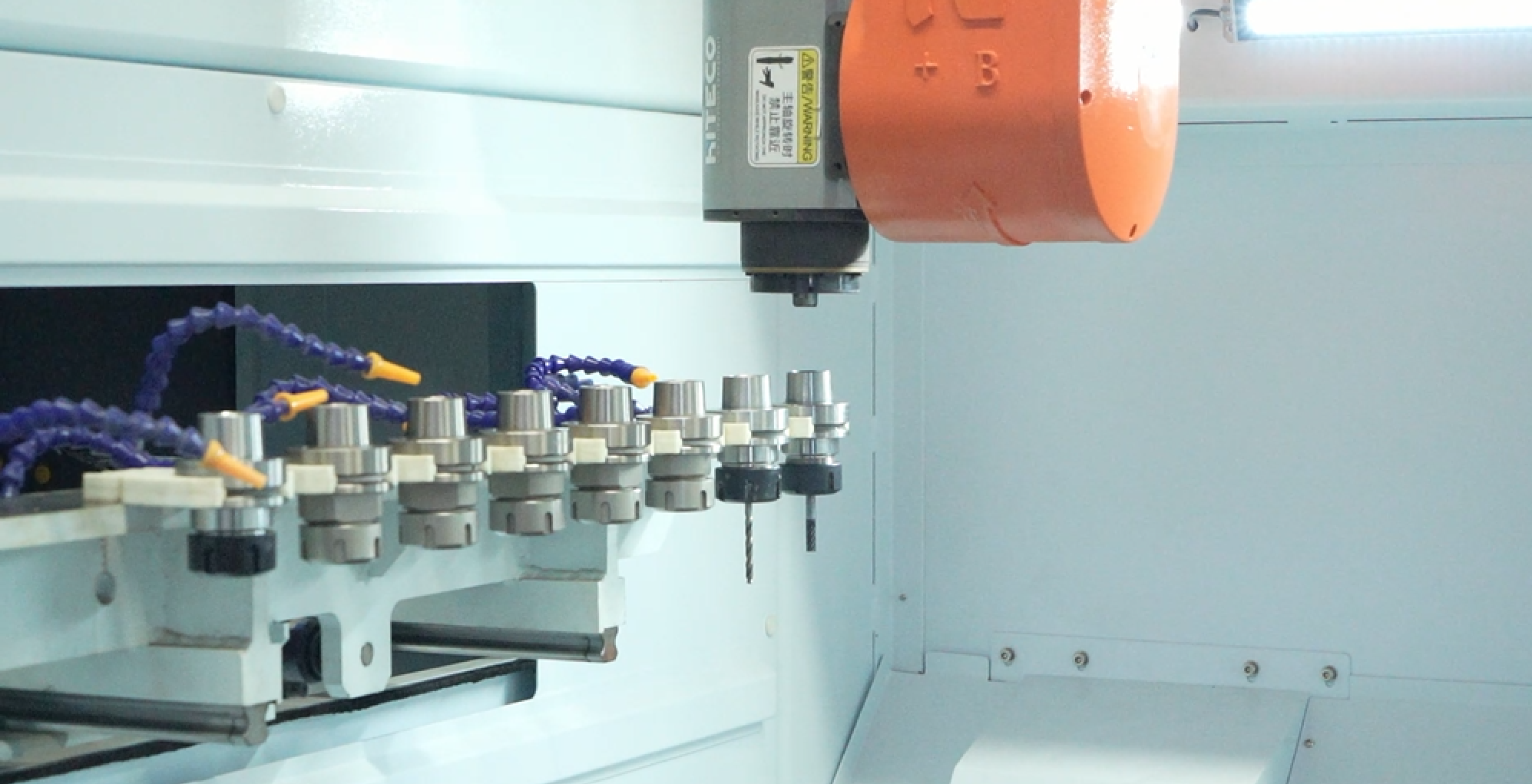

6. Оборудование сочетает в себе мощность, скорость и точность, и может быть оснащено несколькими функциями, такими как пылеоборота, автоматическое изменение инструмента и RTCP7. Фактическая конфигурация оборудования подлежит техническим данным. Путешествие машины можно настроить в соответствии с потребностями клиентов.

7.


Параметры продукта

1. Используется Syntec Fived Axisc Scine System. Машина  объединяет мощность, скорость и точность, клиент может запросить    другие дополнительные функции, такие как сбор пыли, автоматическое изменение инструмента и RTCP.

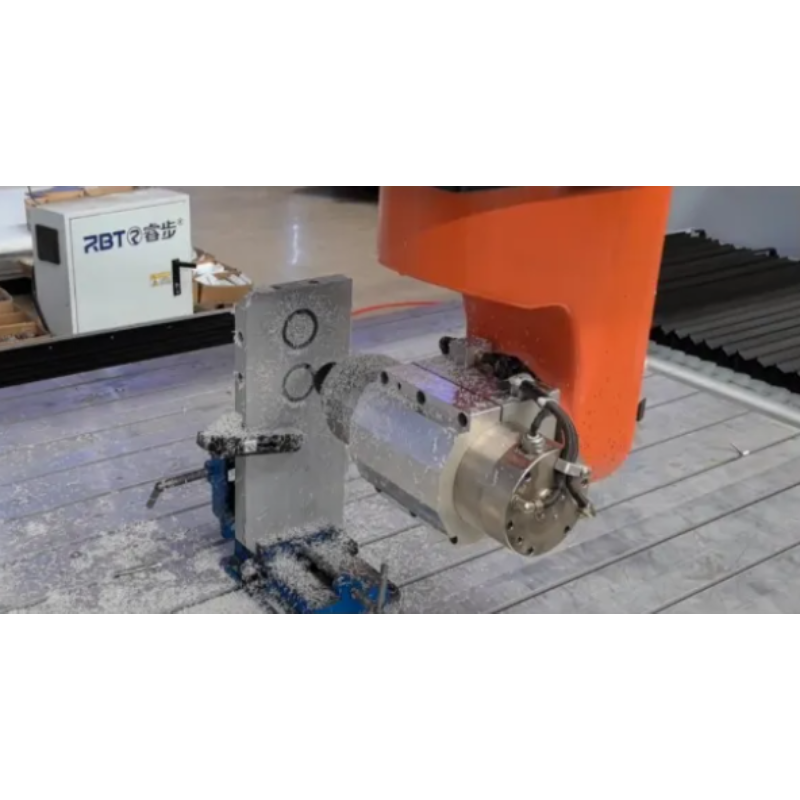

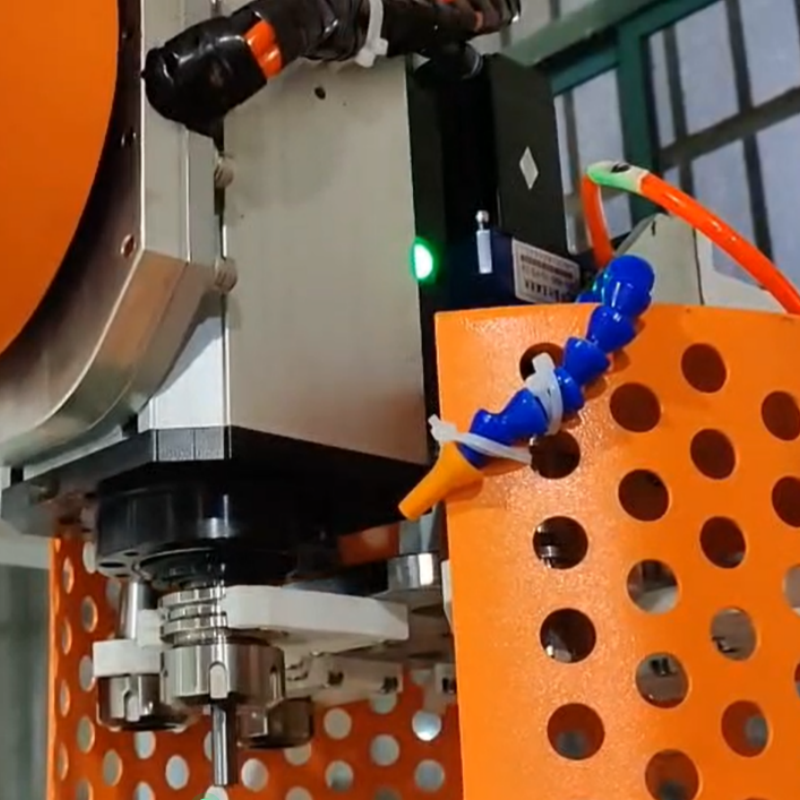

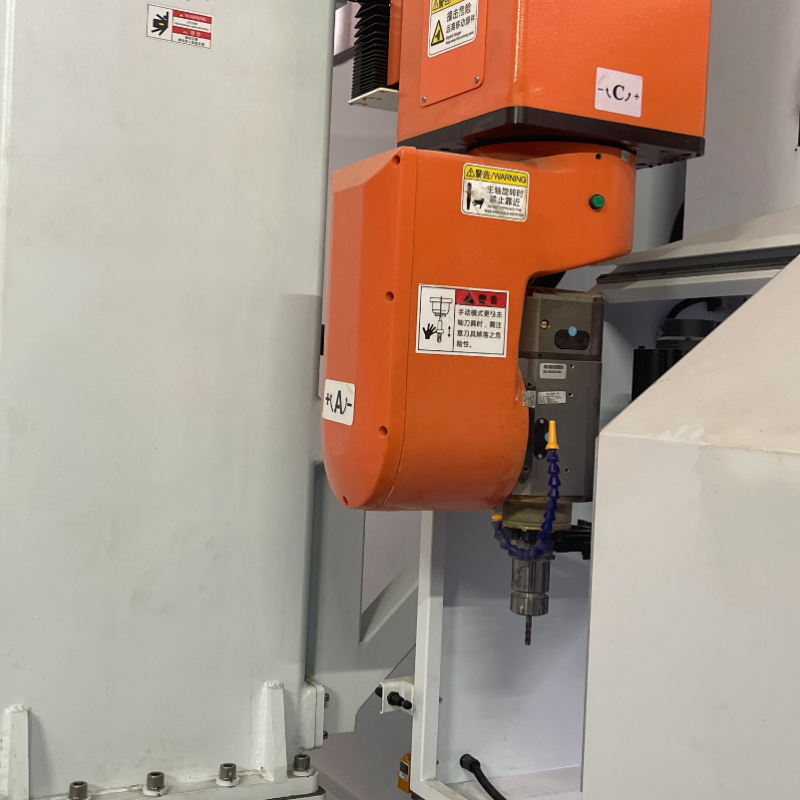

2. Меняная головка имеет 2 непрерывных вращающихся координат с ЧПУ: ось 4 -й (с) и 5 ​​-я (б) ось, реализуя обработку сцепления (включая функции фрезерования и прокатывания отверстий). Могут быть выбран  различные бренды    высокоскоростной обработки веретена, такие как Италия Hiteco.

3.  Принято сварное стальное слое, кровать сплошной, а ключевые детали добавляются с помощью ребристых пластин. Основным материалом является прямоугольная трубка Q235, толщина стенки составляет 10 мм, а толщина соединительной пластины составляет не менее 20 мм.

4. Ось x/y принимает двойной линейный гид с четырьмя рядами с четырьмя рядами CSK CSK;

Ось Z принимает линейный гид из четырех рядовых ползунка с двумя рядами в Тайване Хивин;

X/y/z Ось применяет Taiwan Tbi Precision Vint Vint stuce ；

Ось C/B принимает японский полый ровный редуктор с высоким точками Sumitomo.

5. Машина принимает метод центрального питания масла и принимает метод автоматического впрыска и смазки масла для всех механических движущихся частей, таких как винтовые стержни и направляющие рельсы, что значительно улучшает срок службы машины.

Обработка материалов

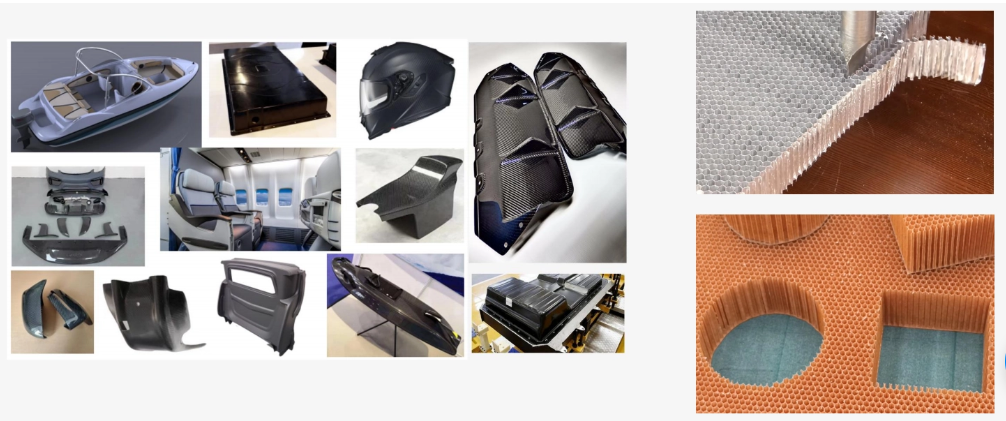

Композитные материалы: углеродное волокно (PCM/RTM/SMC/LFT и т. Д.), Стеклянное волокно, углерод/углерод и т. Д.;
Пластмассы: ABS, PVC, PP, PP, PS, PE, PET, HDPE, PETG, акрил и т. Д.;
Другой неметаллический материал: губка высокой плотности, пеновая пенопласта, древесина, заменитель дерева, камень, штукатурка и т. Д.

Приложение машины

Производство плесени, обработка композитных материалов и термоформование толстого листа в таких отраслях, как аэрокосмическая промышленность, железнодорожный транспорт, автомобильный интерьер и экстерьер, спортивные товары, медицинская красота, белые товары, ремесленные изделия и санитарная посуда.
