РБ-Н6-3626-12
RBT
8465990000
5-осевой роторный станок с ЧПУ с двойным столом
1,5-осевой поворотный двухстоловый обрабатывающий центр с ЧПУ это современное производственное решение, сочетающее в себе высокую точность и универсальность.Он оснащен двумя независимо вращающимися рабочими столами, которые могут реализовать автоматическое взаимодействие зоны обработки с зоной погрузки и разгрузки. Возможности 5-осевой обработки включают три линейные оси (X, Y и Z) для позиционирования заготовки и две поворотные оси (обычно A и C), которые обеспечивают вращение и наклон инструмента, что позволяет выполнять сложные и многомерные операции обработки. .Эта установка особенно полезна для отраслей, которым требуются высокоточные компоненты со сложной геометрией, таких как аэрокосмическая, железнодорожная, автомобильная, энергетическая и строительная, морская, упаковочная и медицинская промышленность.

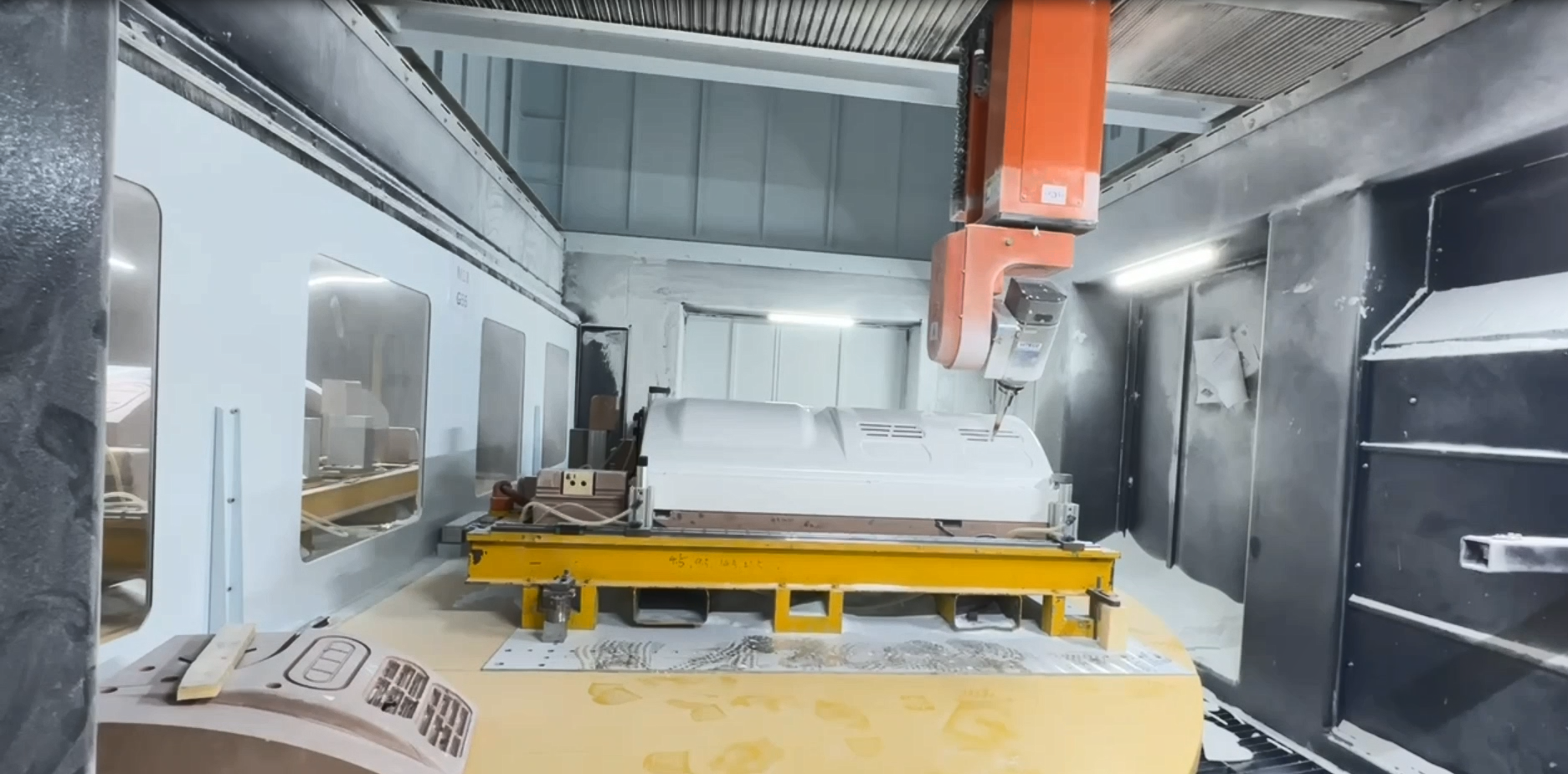

2.Двойной рабочий стол ферменного типа и конструкция защитного помещения обеспечивают безопасность и предотвращение попадания мусора во время производства;Устройство пылесборника трапа в полу взаимодействует с высокопроизводительным пылесборником для сбора внешнего технологического мусора.

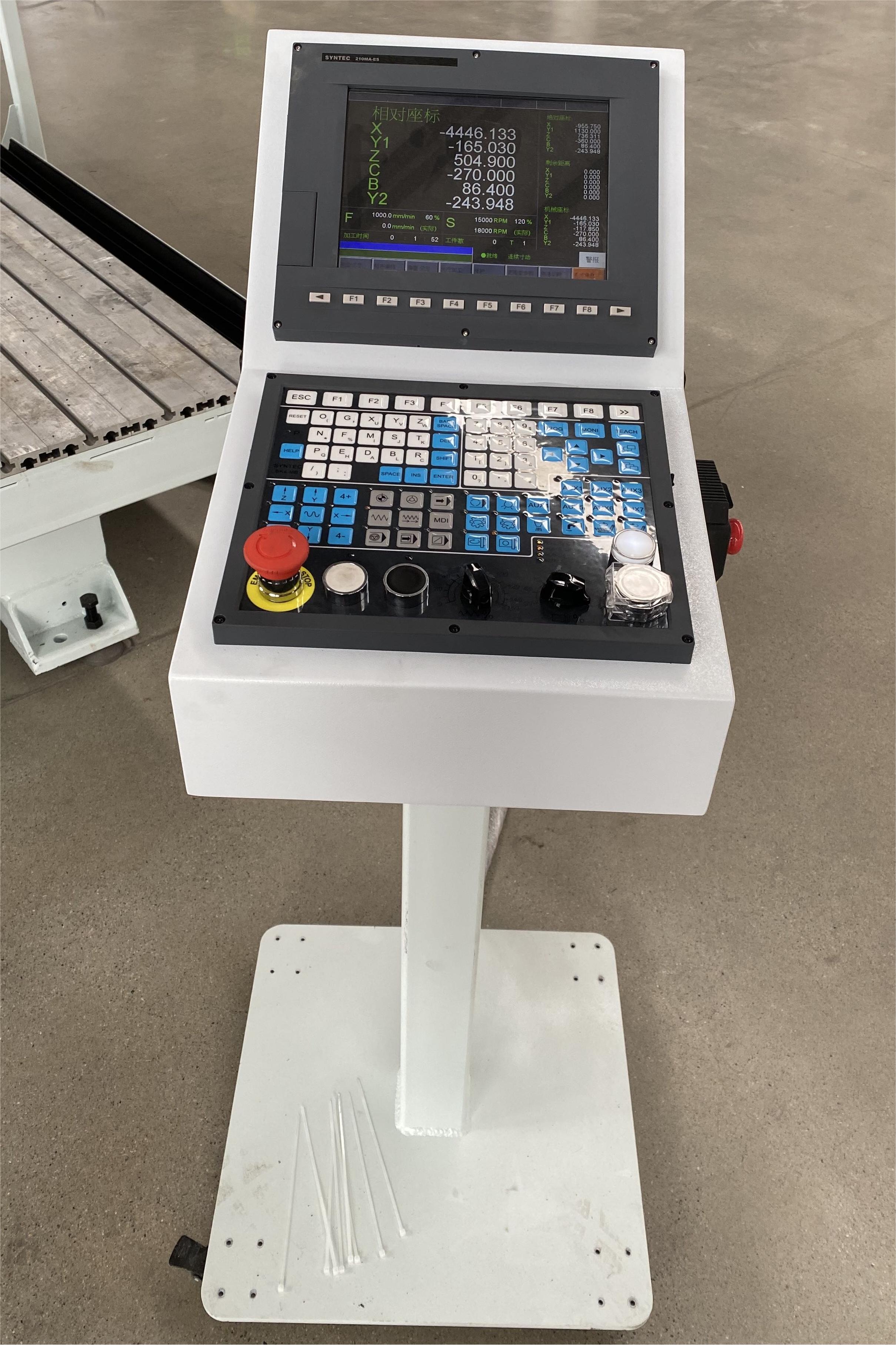

3. Тайваньская система ЧПУ Syntec для 5-осевых обрабатывающих центров с ЧПУ предлагает такие преимущества, как удобные интерфейсы, высокоскоростное управление движением, возможности точной обработки и надежное программное обеспечение для сложного программирования деталей, что повышает эффективность и производительность передовых производственных процессов.
4. Электрический шпиндель со специальными керамическими подшипниками, смазанный фирменной смазкой, предотвращает утечку масла и идеально подходит для высокоскоростной обработки, обеспечивая надежность и точность в требовательных приложениях с ЧПУ.Он использует систему жидкостного охлаждения для обеспечения непрерывной 24-часовой обработки. Компания RBT самостоятельно разработала и произвела шпиндель или шпиндель, импортированный из Германии/Италии/Кореи, например HSM, Hiteco, HSD, на выбор.
5. Инструментальный магазин 5-осевого станка с ЧПУ представляет собой хранилище, в котором хранится несколько режущих инструментов, что позволяет автоматически менять инструмент во время обработки, повышая эффективность и сокращая время наладки.
6. Подвижный поворотный рабочий стол автоматически выходит из положения обработки после обработки продукта, что делает загрузку и разгрузку более безопасной и удобной, а также обеспечивает автоматическое взаимодействие между зоной обработки и зоной загрузки и разгрузки.
Технические параметры
Нет. | Предметы | Параметр | Нет. | Предметы | Параметр |
1 | Наименование товара | 5-осевой обрабатывающий центр с ЧПУ и двойным поворотным столом | 9 | Максимальная скорость оси Z | 20 м/мин |
2 | Модель | РБ-Ф5-3323-З10 | 10 | Точность повторения (в пределах 300 мм) | ±0,05 мм |
3 | Эффективный ход по оси X | 3250 мм | 11 | Напряжение | 380В |
4 | Эффективный ход оси Y | 2250 мм | 12 | суммарная мощность | 25,35 кВт |
5 | Эффективный ход по оси Z | 1000 мм | 13 | мощность шпинделя | 17 кВт (настраиваемый) |
6 | Угол поворота оси B | ±120° | 14 | Частота | 50 Гц |
7 | Угол поворота оси C | ±540° | 15 | масса | 12Т |
8 | Максимальная скорость оси X/Y | 40 м/мин | 16 | размер |
5-осевой обрабатывающий центр с ЧПУ для пластмасс и композитов
5-осевой обрабатывающий центр с ЧПУ для аэрокосмической, автомобильной и судоходной промышленности

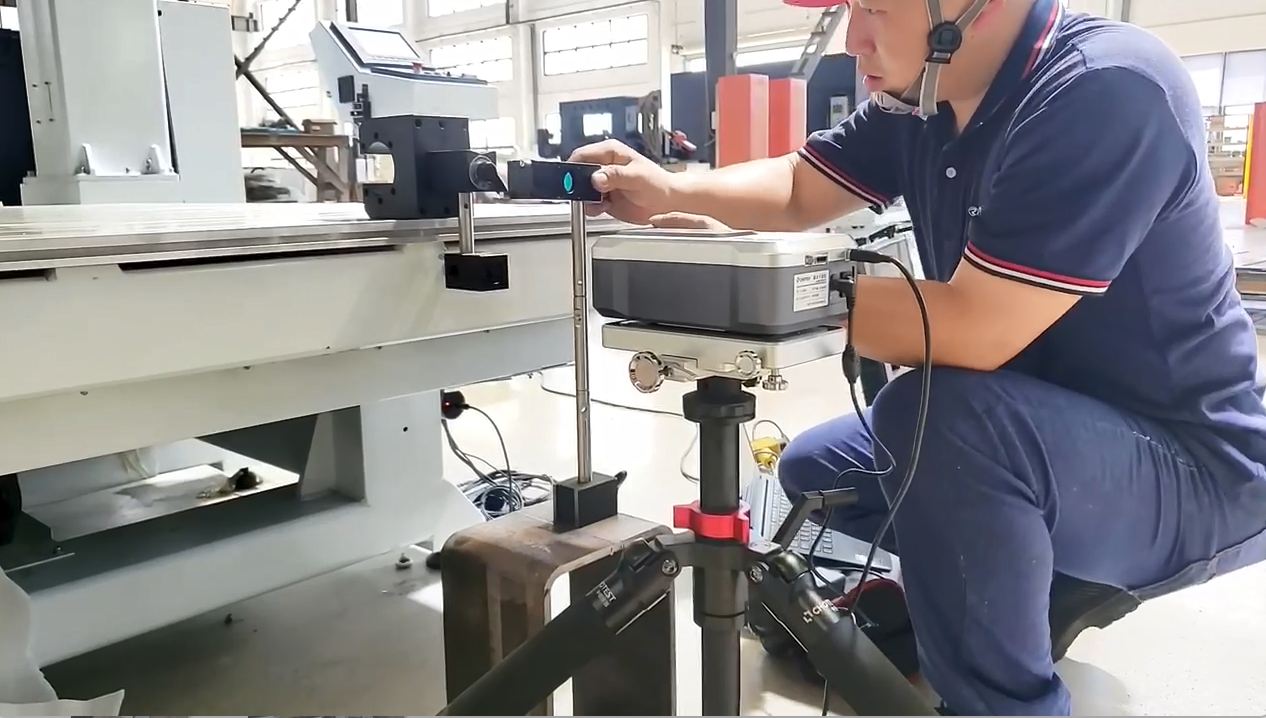

Лазерный интерферометр для точной калибровки 5-осевого фрезерного станка с ЧПУ
5-осевой обрабатывающий центр с ЧПУ Benz и RBT
Сертифицированный CE 5-осевой обрабатывающий центр с ЧПУ
