5-осевой фрезерный станок с ЧПУ для обработки алюминиевых форм

Поделиться с:

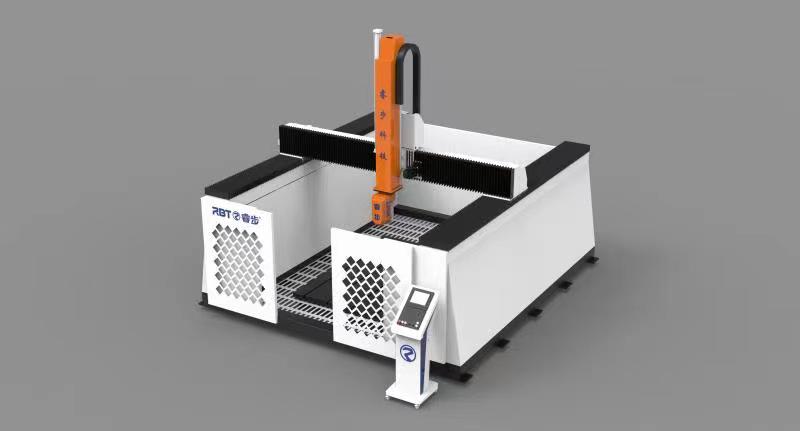

5-осевой фрезерный станок с ЧПУ для обработки алюминиевых форм

RB-H5-2540-Z11 5-осевой обрабатывающий центр с ЧПУ для отделки алюминиевых форм.Это сложное промышленное оборудование, предназначенное для выполнения высокоточных операций обработки алюминиевых форм.Этот современный станок способен выполнять сложную многомерную резку благодаря пяти осям движения: трем линейным (X, Y, Z) и двум вращательным (A и B).

Возможности 5-осевой обработки позволяют станку приближаться к заготовке под разными углами, позволяя создавать сложные формы и контуры, которые были бы невозможны на традиционных 3-осевых станках.Это особенно полезно при отделке пресс-форм, где критически важны строгие допуски и гладкие поверхности.Использование высокоскоростных шпинделей и современного инструмента обеспечивает эффективную скорость съема материала и отличное качество поверхности даже в труднодоступных местах.

Обрабатывающий центр, оснащенный надежной системой управления, может интерпретировать сложные программы CAD/CAM для выполнения автоматизированных процессов обработки с минимальным вмешательством человека.Это не только повышает производительность, но и снижает вероятность ошибки оператора.Жесткая конструкция машины и прецизионные компоненты способствуют ее стабильности и долговечности, обеспечивая стабильную производительность с течением времени.

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
РБ-H5-2540-Z11
Марка продукта:
RBT
Код Продукта:
8465990000

Пятиосевой обрабатывающий центр с ЧПУ для алюминиевой формы

1. Регулируемый шпиндель для тяжелых условий эксплуатации.

5-осевой обрабатывающий шпиндель для обработки алюминиевых форм — это высокоточный, жесткий инструмент, обеспечивающий сложную разнонаправленную резку.Он предназначен для плавной и эффективной обработки сложных форм с минимальными потерями материала, обеспечивая точность и чистоту поверхности.У нас есть шпиндель марки RBT или импортированный из Италии/Германии шпиндель на выбор в зависимости от потребностей клиента.

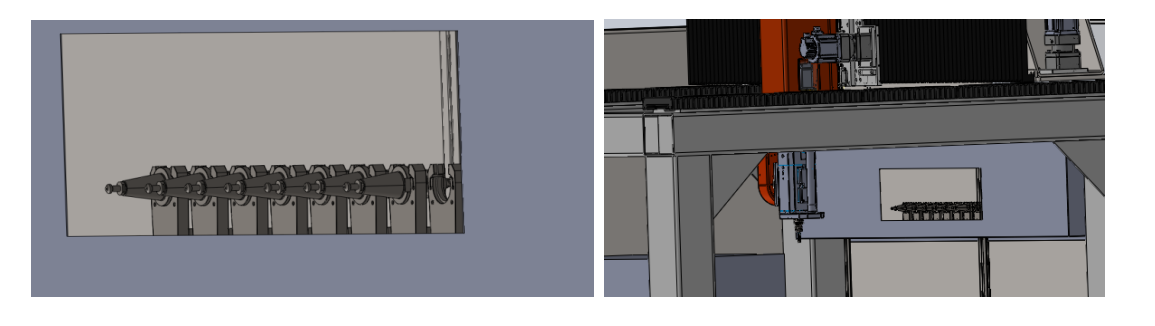

2. Автоматическая смена инструмента (ATC) для быстрой замены инструмента.

С магазином инструментов на 8-12 зажимов.Автоматическая смена инструмента и прецизионное выравнивание обеспечивают плавную автоматическую обработку заготовки от начала до завершения за одну установку приспособления.

3. Универсальные системы управления с ЧПУ для превосходной 5-осевой обработки.

Тайваньская система ЧПУ Syntec для 5-осевой обработки с ЧПУ представляет собой современное решение управления, известное своим удобным интерфейсом и расширенными возможностями.Он легко интегрируется с многоосными станками, обеспечивая сложное программирование деталей и оптимизацию траектории движения инструмента.Система обеспечивает высокоскоростную обработку, точное управление движением и обратную связь в реальном времени для повышения точности обработки.Благодаря надежной программной поддержке интеграции CAD/CAM система Syntec повышает эффективность и производительность в средах 5-осевой обработки, обслуживая широкий спектр применений, от изготовления пресс-форм до компонентов аэрокосмической отрасли.Другие системы ЧПУ, такие как Mitsubishi, Siemens и Fanuc, также работоспособны.

фото_20240413113104

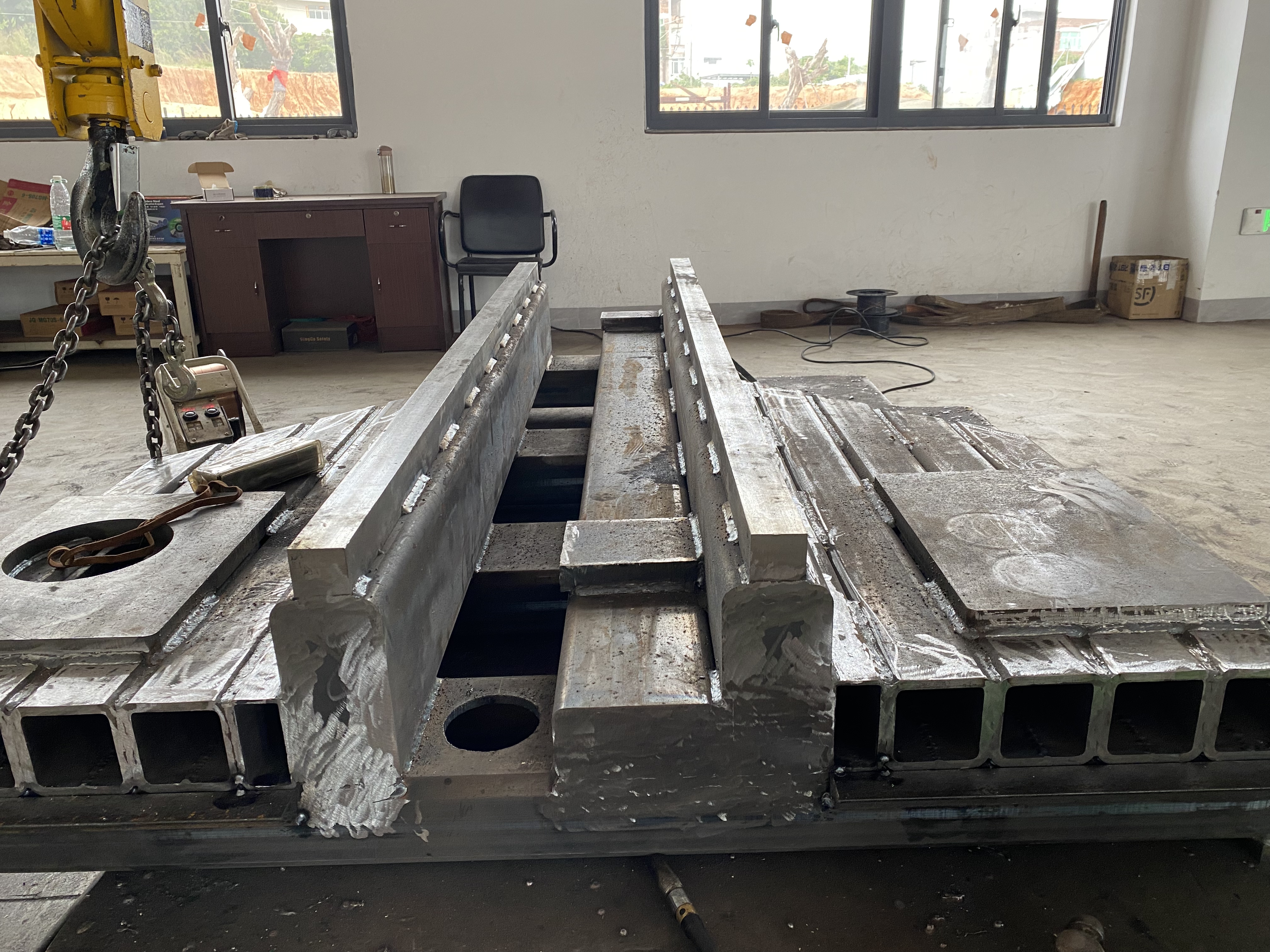

4. Прочная сварная стальная станина с усиленными ребрами для непревзойденной стабильности обработки.

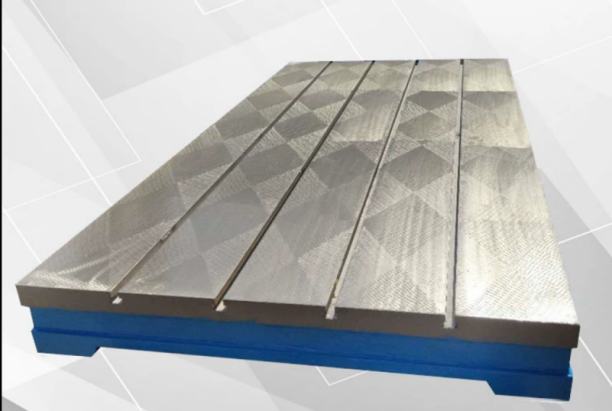

Использована сварная стальная станина, станина прочная, а ключевые детали дополнены ребристыми пластинами.Чугунная рабочая поверхность с Т-образным пазом обладает хорошей жесткостью и стабильностью.

фото_20230804173014 微信图片_20230408180727

5. Рабочий стол с циркуляцией воды подходит для промывной обработки алюминиевых форм.

6. Детали трансмиссии

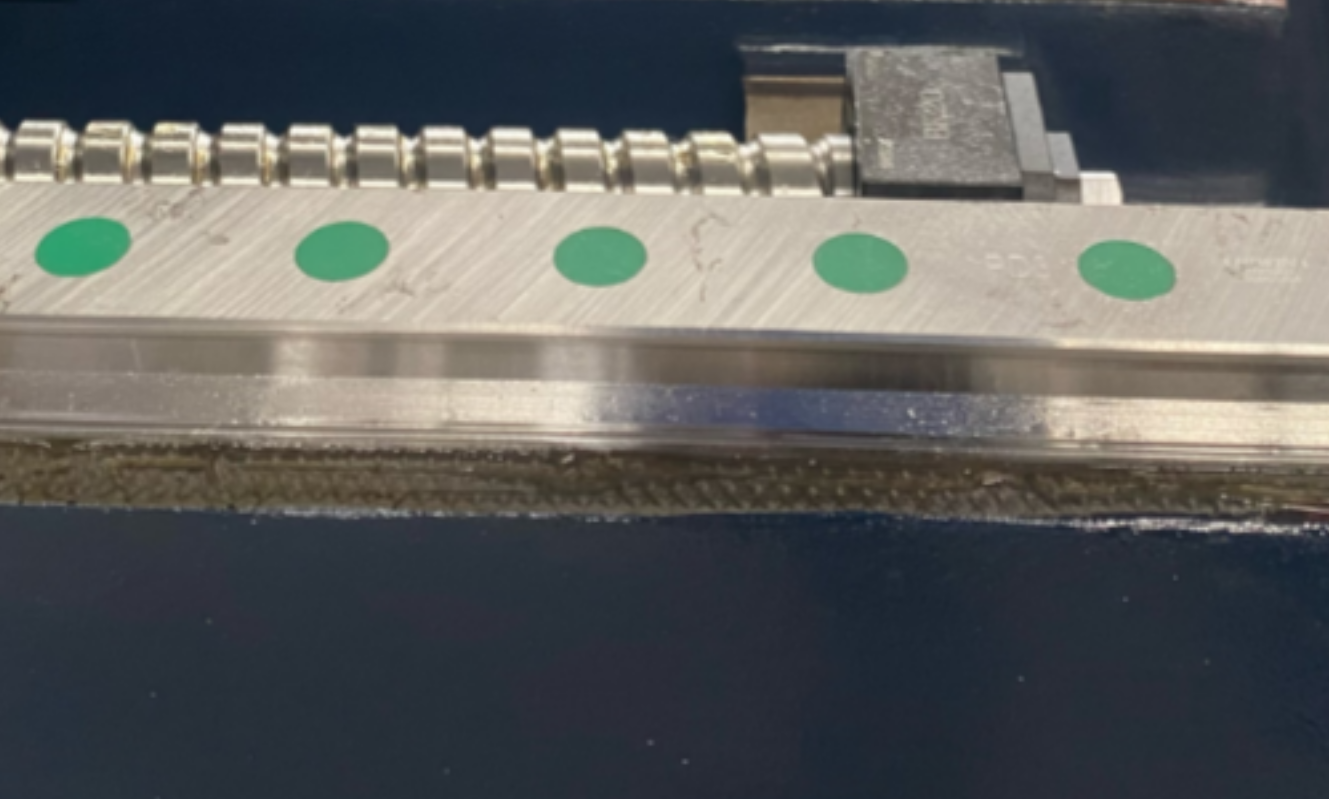

X / Y / Z использует тайваньские роликовые линейные направляющие HIWIN, двухрядные и шестирядные ползунки с большой несущей способностью, подходящие для тяжелой резки.

X / Y / Z использует прецизионную шлифовальную рейку и шестерню TBI Тайваня с небольшим люфтом, высокой точностью и стабильной работой;

Ось X/Y использует японский редуктор Shimpo;

Ось C/B использует японский полый редуктор Sumitomo Precision.

e51c1a015df15c6b4f6ddac9d9a98c6

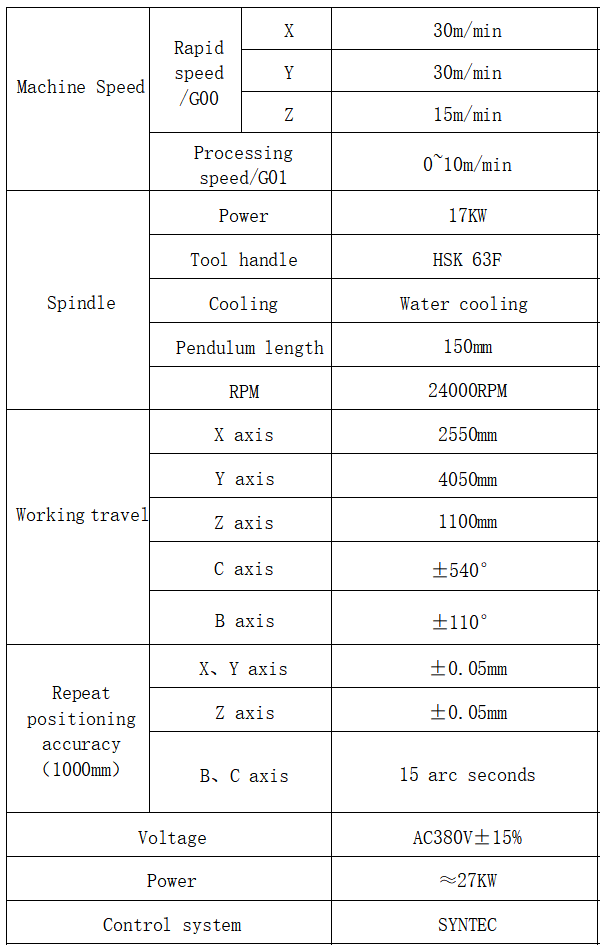

Технические параметры

Применение 5-осевого обрабатывающего центра с ЧПУ

Фрезерные станки с ЧПУ созданы для быстрой обработки форм и моделей из таких материалов, как пенополистирол, дерево, смола, гипс, алюминий и т. д. Эти 5-осевые обрабатывающие центры с ЧПУ предназначены для работы со скоростью, намного превышающей скорость обычных металлообрабатывающих фрезерных станков с ЧПУ. , предлагая высокоскоростную альтернативу обработке материалов.

фото_20240629172408
