РБ-H6-3626-Z12
RBT
8465990000

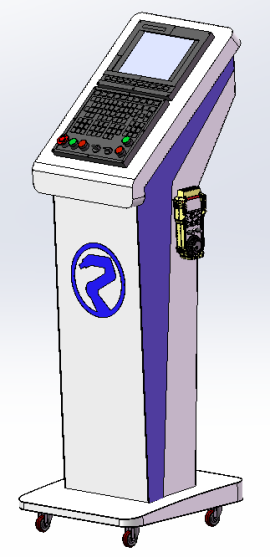

Внедрение системы SYNEC CNC с пятиосной навеской обеспечивает значительные преимущества с точки зрения функциональности, стабильности и послепродажной поддержки.Он поддерживает пятиосную обработку и предлагает удобные функции управления и применения.Это делает его отличным выбором для композитного 5-осевого обрабатывающего центра с ЧПУ или композитного 5-осевого фрезерного станка с ЧПУ, обеспечивая высокую производительность и надежность.Композитный 5-осевой обрабатывающий центр с ЧПУ может точно решать сложные задачи, что делает его пригодным для различных промышленных применений.
2. Фрезерная головка оснащена двумя поворотными координатами ЧПУ, которые могут непрерывно вращаться: 4-я ось (C) и 5-я ось (B).Это позволяет осуществлять скоординированную обработку, включая резку, штамповку и обрезку.Весь продукт может быть обработан с нескольких сторон за один зажим, что обеспечивает высокую точность, эффективность операций и точное позиционирование.Шпиндели с ЧПУ RBT собственной разработки, а также выбор высококачественных импортных опций от известных производителей, таких как HSM, Hiteco и HSD из Германии, Италии и Кореи.Этот разнообразный выбор отвечает различным требованиям к производительности, гарантируя, что у вас будет доступ к оптимальному шпинделю для вашего конкретного композитного 5-осевого станка с ЧПУ или композитного 5-осевого станка с ЧПУ.Система ЧПУ RBT повышает универсальность и эффективность работы машины.
3. Инструментальный магазин 5-осевого станка с ЧПУ из композитных материалов представляет собой хранилище, в котором хранится несколько режущих инструментов, что позволяет автоматически менять инструмент во время обработки, повышая эффективность и сокращая время наладки.Эта функция имеет решающее значение для 5-осевого обрабатывающего центра с ЧПУ для стекловолокна и 5-осевого обрабатывающего центра с ЧПУ для углеродного волокна, поскольку она обеспечивает плавную и непрерывную работу.Композитный 5-осевой обрабатывающий центр с ЧПУ предназначен для обработки этих материалов с высокой точностью.
4. Два верстака работают независимо: один обрабатывает задачи обработки, а другой занимается загрузкой и разгрузкой.Два верстака работают одновременно, функционируя как один большой стол для обработки большого продукта, что является значительным преимуществом для композитных 5-осевых обрабатывающих центров с ЧПУ.Эта двойная функциональность максимизирует производительность и минимизирует время простоя в композитных 5-осевых обрабатывающих центрах с ЧПУ.

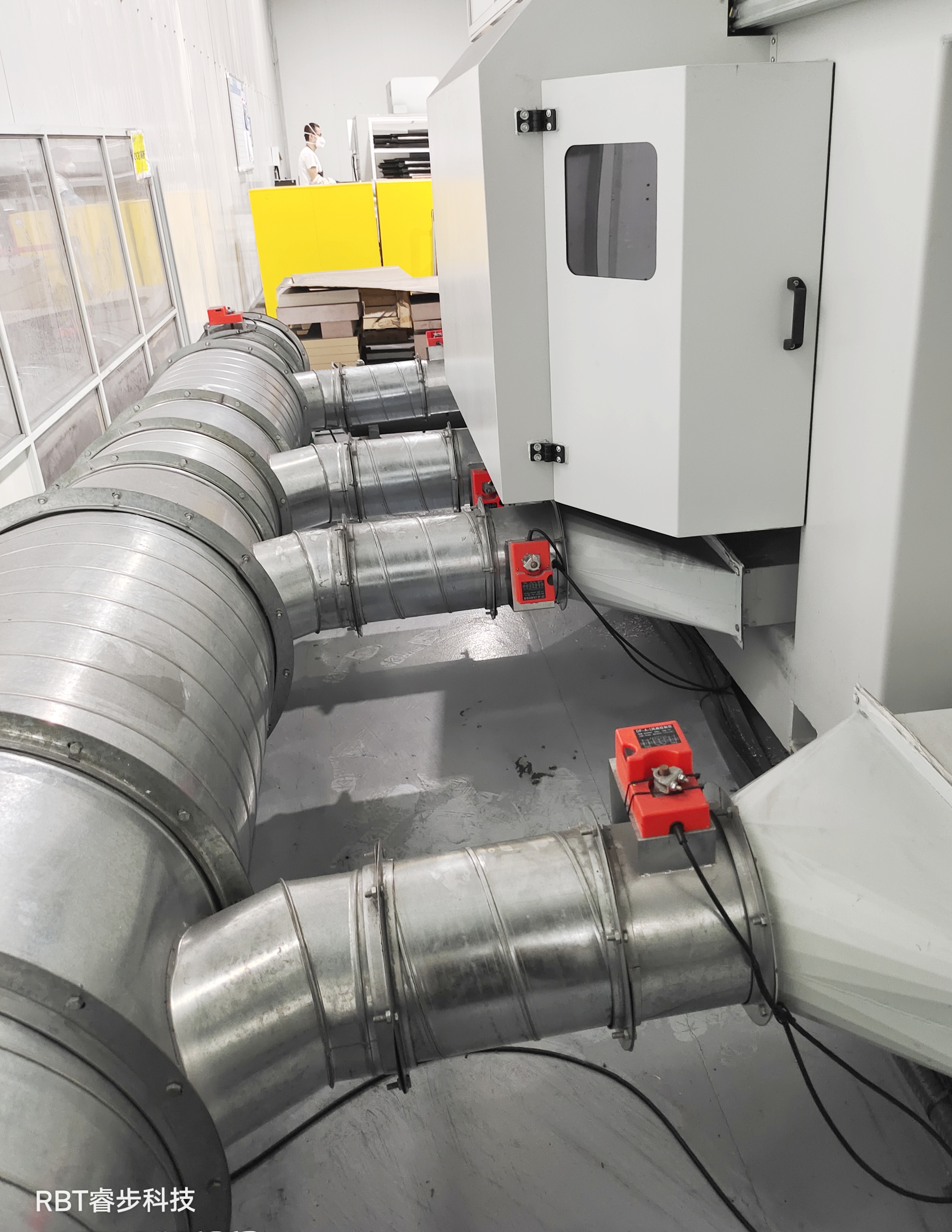

5. Двойной рабочий стол ферменного типа и конструкция защитного помещения обеспечивают защиту и предотвращение попадания мусора во время производства.Устройство пылесборника трапа в полу взаимодействует с высокопроизводительным пылесборником для сбора внешнего технологического мусора.Эта установка идеально подходит для композитного 5-осевого фрезерного станка с ЧПУ, обеспечивая чистую и безопасную рабочую среду.Композитный 5-осевой фрезерный станок с ЧПУ разработан для эффективного выполнения сложных задач обработки, сохраняя при этом безопасное и чистое рабочее пространство.
Технический параметр
Скорость машины | Высокая скорость движения /G00 | X | 35 м/мин |
Y | 35 м/мин | ||
Z | 20 м/мин | ||
Скорость обработки/G01 | 0~12м/мин | ||
Шпиндель | Власть | 20КВт | |
Охлаждение | Водяное охлаждение | ||
об/мин | 24000 об/мин | ||
Рабочая поездка | ось X | 3600 мм | |
ось Y | 2600 мм | ||
ось Z | 1200 мм | ||
Ось С | ±540° | ||
Ось В | ±120° | ||
Точность позиционирования (300 мм) | Ось X、Y | ±0,05 мм | |
ось Z | ±0,05 мм | ||
Ось B, C | 30 угловых секунд | ||
Повторяющаяся точность позиционирования (300 мм) | Ось X, Y | ±0,05 мм | |
ось Z | ±0,05 мм | ||
Ось B, C | 15 угловых секунд | ||
Размер платформы | Д2020мм * Ш1560мм | ||
Обрезка всасывающего порта | 4-∅250 мм | ||
Суммарная мощность | ≈33,8кВт | ||
Входное напряжение | AC380В±10% | ||
Ручка инструмента | HSK63A | ||
Система контроля | СИНТЕК | ||
Размер и вес | 6800*8000*5000мм, 15000кг |
5-осевой обрабатывающий центр с ЧПУ для пластмасс и композитов
5-осевой обрабатывающий центр с ЧПУ для аэрокосмической, автомобильной и судоходной промышленности
Как убедиться в точности 5-осевого обрабатывающего центра с ЧПУ?
Процесс сборки строго соответствует стандартам станков с ЧПУ, а для проверки оборудования и компенсации ошибок используются лазерные трекеры, шариковые стержни British Renishaw и т. д. для обеспечения точности сборки.
5-осевой обрабатывающий центр с ЧПУ BYD, BENZ и RBT

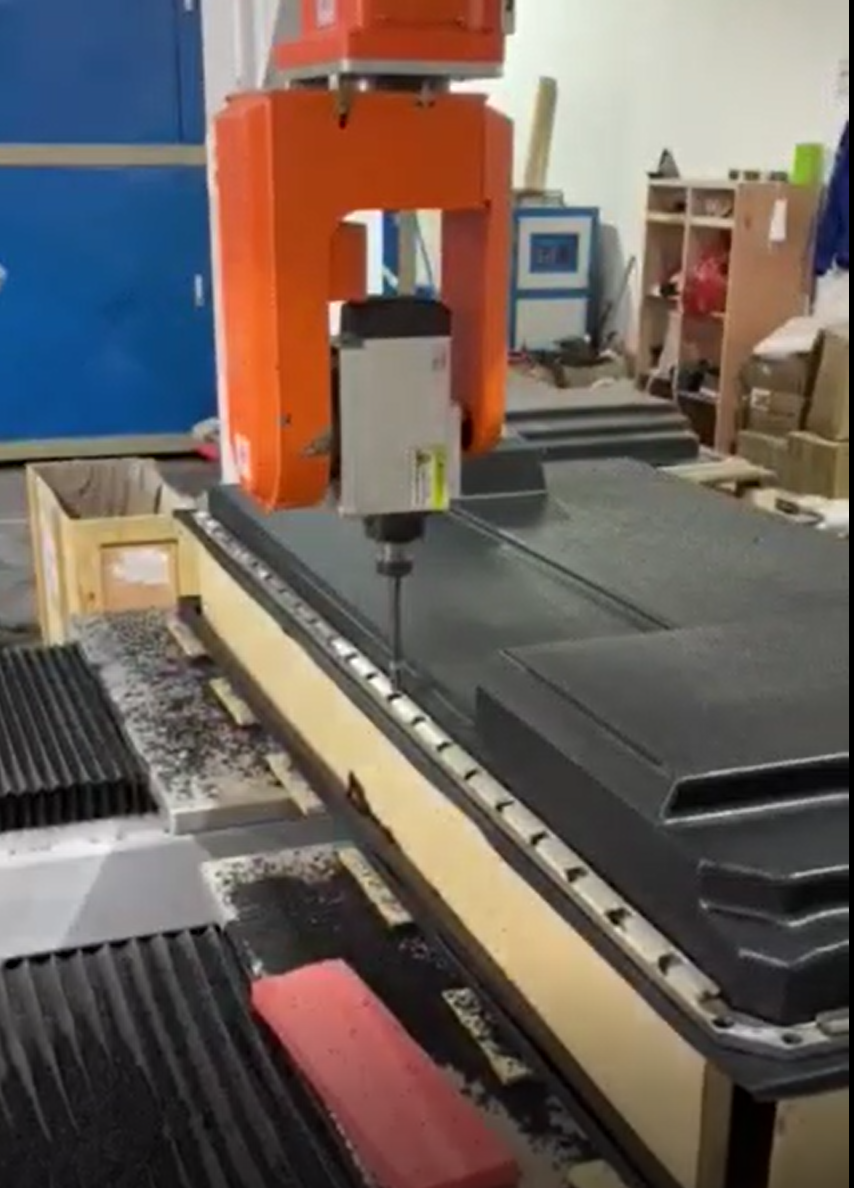

5-осевой станок с ЧПУ RBT точно обрабатывает крышки аккумуляторных батарей автомобилей BYD и Benz, обеспечивая высокоточные контуры и сложную геометрию, соответствующие строгим автомобильным стандартам качества и долговечности.
