| Размер: | |
|---|---|
| Рейтинг власти: | |
| Масса: | |
| X/y/z axis езда: | |
| Сила веретена: | |
| Система управления: | |
| Количество: | |
RB-F5-1930-Z08
RBT
8465990000
Оси B/C непрерывно вращаются, поддерживая высокую интерполяцию в реальном времени, что делает ее идеальной для обработки поверхности свободной формы и фрезерования сложной формы.

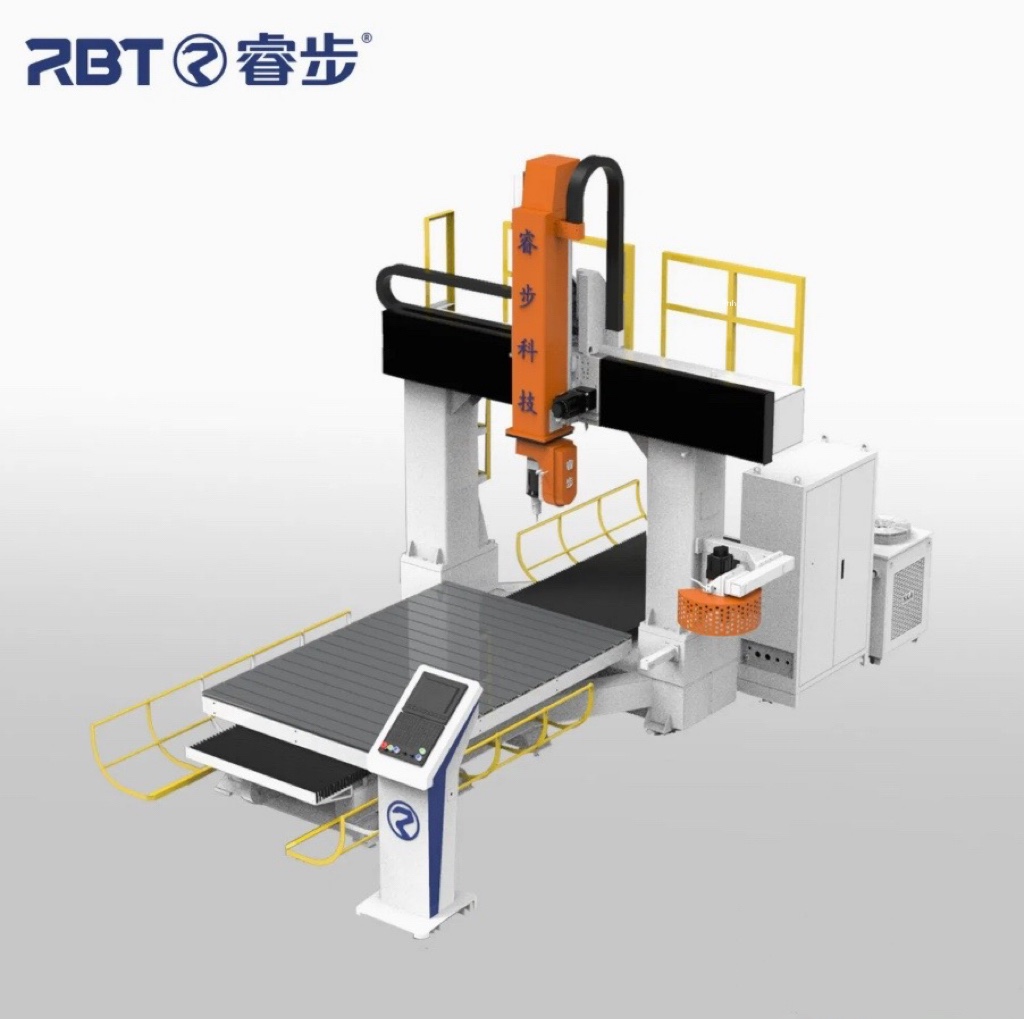

Этот 5 -осевой маршрутизатор ЧПУ спроектирован для применений, которые требуют максимальной точности и гибкости.
Многоугольная возможность разрезания позволяет выполнять операции за один зажим, повысить эффективность и минимизировать совокупные ошибки.
Идеальное решение для промышленности, требующих сценария с сценарием с ЧПУ, обработка сплавов с сплавами с ЧПУ и композитной обработки фрезерования ЧПУ.

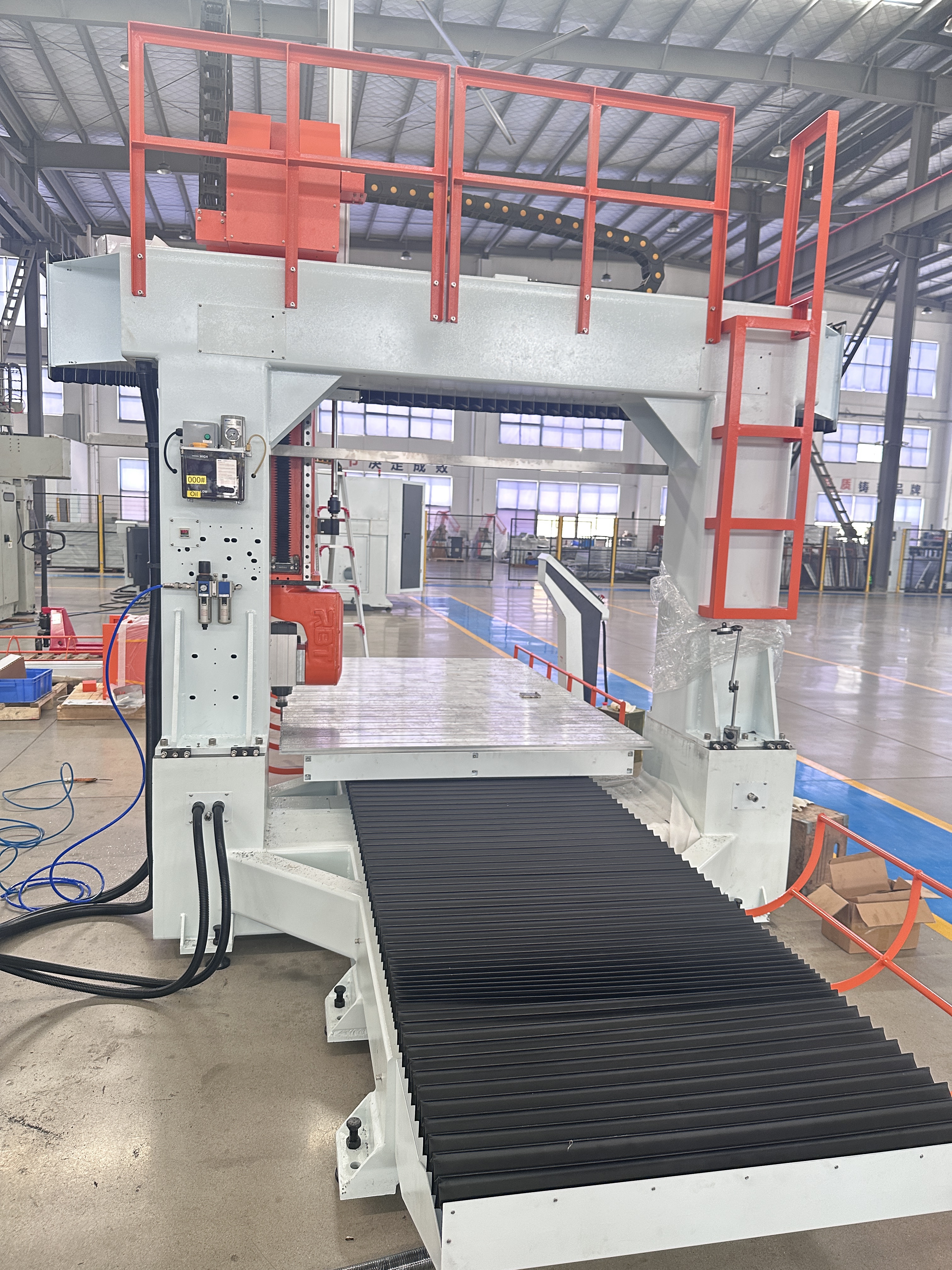

Оси x/y/z оснащены тайваньскими линейными гидами Hiwin Hiwin, обеспечивающими плавное и стабильное управление движением.

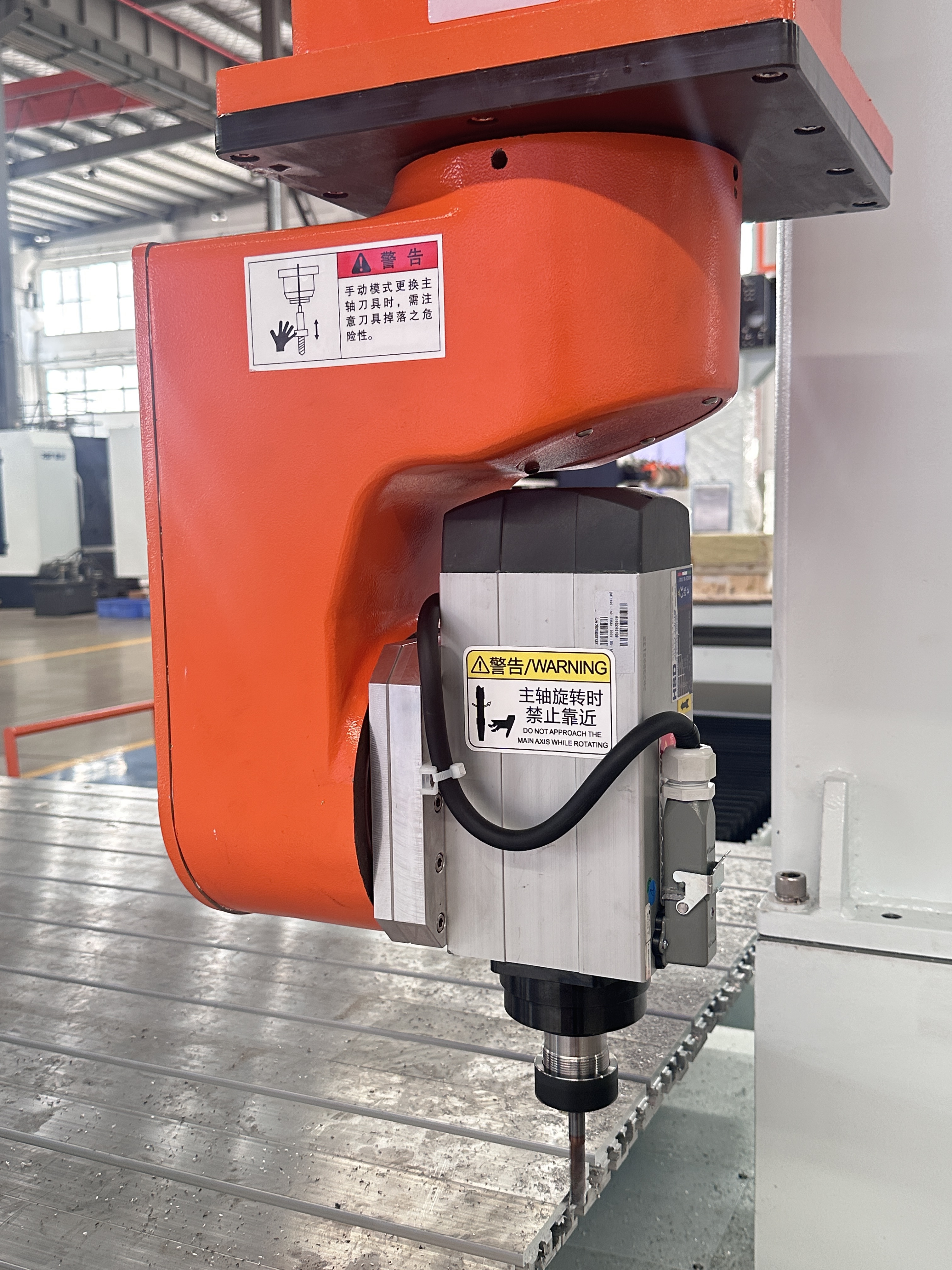

Ось C/B использует высокий полый полый редуктор Sumitomo (Япония), повышая точность вращения и долговечность.
Автоматическая система изменения инструментов (ATC): поддерживает несколько конфигураций журнала инструментов, сокращая время изменения инструмента и повышение эффективности производства.
Функция RTCP (компенсация центральной точки по вращающей среде): обеспечивает точные пути обработки, особенно для изогнутых и контурированных поверхностей.
Эффективная система сбора пыли (необязательно): улучшает рабочую среду и продлевает срок службы оборудования.
Лазерное интерферометр точности гарантирует, что точность движения соответствует строгим международным стандартам.
Соответствует сертификации CE для обеспечения безопасности и операционной надежности.
✔ Лучший 5-оси маршрутизатор с ЧПУ с передовой пятью осевой технологией для сложных 3D-потребностей обработки.
✔ Усовершенствованная интеллектуальная система управления для повышения эксплуатационного удобства и эффективности производства.
✔ Универсальный центр обработки, способный обрабатывать как легкие сплавы, так и композиты с высокой точностью.
✔ Глобальное соблюдение качества строгого тестирования и сертификации, обеспечивая долгосрочную стабильность и надежность.
5-осевая обработка с ЧПУ RBT поддерживает высокую обработку широкого спектра материалов, что делает его идеальным решением для обработки:
✔ Композитные материалы (углеродное волокно, стеклянное волокно, арамидное волокно и т. Д.) - идеально подходит для композитных применений с ЧПУ.
✔ Термоформированные пластмассы (PMMA, ABS, ПК, ПВХ).
✔ Световые сплавы и алюминий - подходят для обработки легких сплавов и обработки фрезерного сплава с ЧПУ.
✔ Wood, MDF, фанера и пена - отлично подходит для сложной обработки контура.
Технические параметры 5 -оси с ЧПУ обрабатывающего центра
Нет. | Предметы | Параметр | Нет. | Предметы | Параметр |
1 | Название продукта | Пяти осевая обработка с ЧПУ | 9 | Z -ось максимальная скорость | 20 м/мин |
2 | модель | RB-F5-1930-Z08 | 10 | Повторите точность (в пределах 300 мм) | ± 0,05 мм |
3 | X Эффективный ход оси x | 1900 мм | 11 | Напряжение | 380 В. |
4 | Y Эффективный ход оси Y | 3000 мм | 12 | общая мощность | 14,5 кВт |
5 | Z Эффективный ход оси z | 800 мм | 13 | Сила веретена | 5,5 кВт (настраиваемая) |
6 | Угол поворота оси B. | ± 130 ° | 14 | Частота | 50 Гц |
7 | Угол вращения оси C. | ± 540 ° | 15 | масса | 3,5 т |
8 | Максимальная скорость оси x/y | 35 м/мин | 16 | размер | L5100*W2610*H3982MM |
✔ Aerospace: компоненты самолетов, конструкционные детали из углеродного волокна.
✔ Автомобильное производство: формы кузова, приборные панели и внутренние детали.
✔ Энергия и строительство: лопасти ветряных турбин, архитектурные декоративные элементы.
✔ Морское и судостроительное строительство: яхт -интерьеры, структурные компоненты.
✔ Медицинское оборудование: хирургические модели, корпуса медицинского устройства.
✔ Упаковочная промышленность: пена, пластиковая упаковка умирает.
✔ Rail Transit: высокоскоростная обработка рельсовых и метро.
✔ Создание плесени: литье формы, композитные материалы.
Тест точности интерферометра лазерного интерферометра и сертификат CE
| Название продукта | Неуменная 5-оси |
| Винт | Тайвань ЧМ |
| Линейный гид | Тайвань CSK |
| Rack | L Ян Чи |
| Сервоприводный | Невинтность |
| Система управления | Тайвань Синтек |
| Электрические компоненты | Франция* Шнайдер |
Шпиндель | Rbt |
| Сила веретена | 5.5 кВт/ 24000 rpm/ водяной охлаждение |
| Частотный преобразователь | S I novo |
| Пневматические компоненты | Тайвань Airtac |
| X Ос редуктора | Япония* Шимпо |
| Угол поворота оси B. | ± 1300 |
| C -Угол вращения оси | ± 540 ° |
| Повторяемость машинного инструмента (W I Thin 300MM) | ± 0,05 мм |
| Общая мощность | 14.5КВт (с учетом фактического оборудования) |
| Частота | L 5100* W2610 * H3982 мм |
| Масса | 3500GK |
1. Почему выбирают нас?
Как производитель, RBT Industrial стремится предлагать не только продукты с высоким качеством и производительностью и
конкурентной ценой, но также вовремя поставкой и комплексными 7/24 после продажи услуг.
2. Вы создаете конкретные параметры полировки в соответствии с образцами?
A: Да, мы производим машину, которую вы хотите с помощью образцов или технических чертежей. Обычно на одной машине есть разные формы и приспособления, такие как металлическая полировка, матрица для литья.
3. Какие условия оплаты вы можете принять?
Обычно на 50% депозит требуется заранее, баланс 50% должен быть урегулирован до отгрузки. И 100% безвозвратный L/C при полезных условиях, с условиями, которые мы согласились, также могут быть приняты.
4. Какие у вас сертификаты ?
Все продукты встречаются с системой качества ISO9001 и приобрели сертификат CE, ISO.
5. Как насчет времени доставки?
Обычно после получения вашего депозита займет 15-30 дней. Что касается стандартных продуктов, у нас всегда есть в наличии и мы можем доставить немедленно. Но индивидуальные продукты займет больше времени, в зависимости от требований вашего заказа.
6. Можете ли вы предоставить услуги OEM?
RBT Industrial может предоставлять индивидуальные продукты в соответствии с требованиями клиентов, как OEM, так и ODM приемлемы.
7: Как насчет вас после продаж?
A: Мы организуем наш технический персонал на вашу фабрику, чтобы установить машину и научить вас, как ее управлять. В текущем специальном периоде мы предложим всю поддержку онлайн через видео 24 ч в день. Перед отправкой мы будем тестировать машину, а затем отправим все видео от установки в производство для клиентов. Полный набор ручных и инструкции на английском языке будет отправлен с машиной вместе.
