Вы когда-нибудь задумывались, почему это называется '5-осевая '? Термин может показаться простым, но в этом гораздо больше. 5-осевая обработка ЧПУ-это изменение игры в производстве, предлагая точность и эффективность, как никогда раньше.
В этом посте мы рассмотрим, что такое 5-осевая обработка ЧПУ и почему используется термин '5-осевая. Вы узнаете, как эта технология формирует отрасли, такие как аэрокосмическая, медицинская и автомобильная, с легкостью издает сложные детали.
В 5-осевой обработке ЧПУ термин «5-осевая » относится к пяти направлениям, в которых может перемещаться станок. Эти движения обеспечивают высокую точность и способность работать над сложной геометрией.

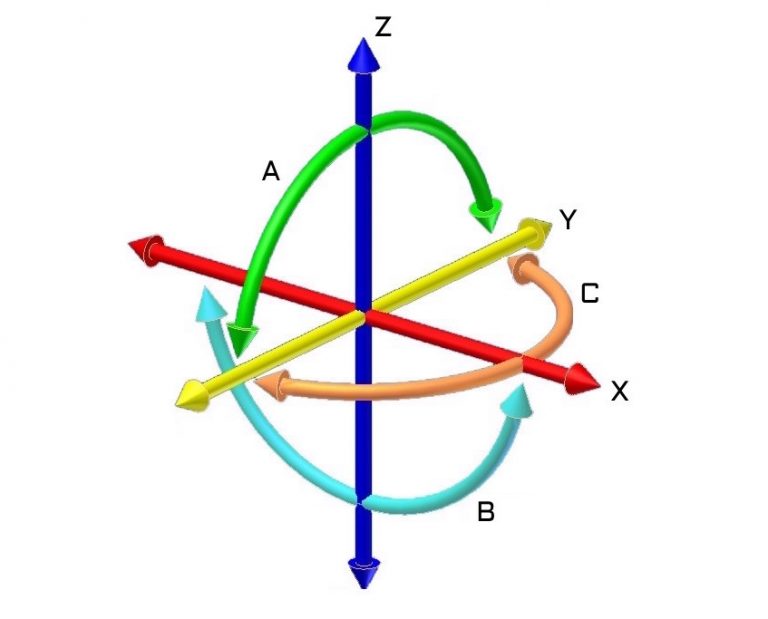

Пять осей в 5-осевой обработке:
Три линейных оси: x, y и Z.
Две поворотные оси: A и B (или C).
X, y, Z.
Это стандартные линейные движения в обработке.
Ось Х: слева направо.
Ось Y: вперед к обратном направлении.
Ось Z: вверх и вниз.
А и В.
Это вращающиеся оси.
Ось A: вращается вокруг оси X.
Ось B: вращается вокруг оси Y.
Некоторые машины используют ось C , которая вращается вокруг оси Z.
Комбинация этих пяти осей позволяет режущему инструменту достигать практически любой части заготовки без повторного положения.
Каждая ось играет важную роль в обеспечении точности и эффективности.
В традиционных 3-осевых машинах ЧПУ используются только оси x, y и z. Заготовка движется вдоль этих трех топов. Но в 5-осевой машине эти три оси все еще образуют фундамент. Вместе они предоставляют основные движения, чтобы начать обработку.
Оси x , y и z позволяют инструменту приближаться к детали с разных углов, но только по прямым линиям.
В 5-осевой машине эти три оси продолжают управлять линейным движением. Но теперь добавление вращающихся оси (A и B) выводит обработку на следующий уровень.
Вращающие оси A и B позволяют вращать инструмент или заготовку, что повышает гибкость машины. Эти дополнительные движения позволяют вырезать сложные формы с множественных углов без ручного перепозиции.
Ось A вращается вокруг оси X , позволяя детали наклоняться для более точных разрезов.
Ось B вращается вокруг оси Y , позволяя еще больше углов для резки.
Для таких компаний, как RBT Intelligent Equipment , эти пять осей обеспечивают непревзойденную точность, позволяя нам эффективно создавать сложные замысловатые детали, обслуживающие отрасли, такие как аэрокосмическая, автомобильная и медицинская.
Используя эти пять осей, 5-осевые машины ЧПУ могут создавать детали, которые было бы трудно или невозможно произвести традиционными методами.
5-осевая обработка значительно повышает точность и эффективность по сравнению с 3-осевыми машинами ЧПУ. В традиционной 3-осевой обработке детали должны быть вручную перемещены несколько раз, чтобы завершить сокращения на различных лицах. Это увеличивает время настройки и повышает риск смещения. С 5-осевыми машинами часть остается на месте, позволяя инструменту получить доступ к нескольким сторонам без необходимости сбросить заготовку. Это снижение перемещения не только повышает точность, но и приводит к более плавным отделкам и более качественным продуктам, поскольку меньше движений инструментов приводят к меньшему вибрации.
Промышленности, которые требуют сложной геометрии и сложных форм, таких как аэрокосмическая, автомобильная и медицинская, значительно выигрывают от 5-осевой обработки. Например, в аэрокосмической промышленности лопасти турбины требуют точной резки с различных углах, которых могут достичь 5-осевые машины. Аналогичным образом, автомобильная промышленность использует 5-осевую обработку для изготовления деталей двигателя и компонентов шасси, в то время как медицинский сектор полагается на его производство имплантатов и медицинских устройств с высокой точностью. 5-осевая обработка помогает этим отраслям производить сложные детали быстрее, сокращать отходы и повышать общую эффективность.
Экономия времени и повышение производительности:
5-осевые машины ЧПУ сокращают время, проведенное вручную, перемещая детали. Поскольку машина может работать с несколькими сторонами за один раз, детали закончены быстрее, что приводит к повышению производительности.
Точность и повышение качества:
5-осевая обработка обеспечивает более высокую точность, особенно когда речь идет о сложных геометриях. Это имеет решающее значение для отраслей, требующих сложных деталей, таких как аэрокосмическая и медицинская, где каждая деталь учитывается.
Сокращение человеческих ошибок и трудоемких задач:
автоматизация процесса обработки снижает вероятность человеческой ошибки. Меньше ручных корректировок означают меньше ошибок, что делает процесс более надежным и эффективным.
Интеллектуальное оборудование RBT, специализирующееся на передовых 5-осевых машинах с ЧПУ, помогает промышленности оптимизировать производственные процессы, обеспечивая быстрые и точные результаты.
Обработка ЧПУ начала развиваться в середине 20-го века, когда ранние машины, управляемые перфорированными лентами, автоматизированные традиционные процессы ручной обработки. Эти машины изначально были сосредоточены на простых движениях вдоль оси x, y и z, обрабатывая основные линейные движения. Поскольку такие отрасли, как аэрокосмическая и автомобильная, требовали более точности, ограничения 3-осевых систем стали очевидными. Для удовлетворения этих требований была добавлена пятая ось, что позволило инструментам и заготовкам вращаться так, как не смогли бы 3-осевые системы, обеспечивая большую гибкость и повышение точности для сложных деталей.
Добавление роторной оси произвели революцию в производстве, позволяя получить доступ к нескольким сторонам заготовки за одну установку. Это улучшение значительно принесло пользу таким отраслям, как производство аэрокосмических и медицинских устройств, где замысловатые геометрии и высокая точность имеют решающее значение.
Первые 5-осевые машины ЧПУ появились в конце 1970-х годов, первоначально предназначенные для специализированных применений в аэрокосмической промышленности. Эти машины интегрировали оси роторных A и B с осями x, Y и Z, что позволяет создавать детали со сложными сокращениями, которых традиционные методы не могли достичь. Аэрокосмическая и оборонная промышленность сыграла важную роль в продвижении разработки 5-осевой технологии, поскольку им потребовались такие детали, как лезвия турбины и компоненты двигателя, что требовало исключительной точности и гибкости.
В 1990-х годах достижения в области программного обеспечения CAD (компьютерный дизайн) и CAM (компьютерное производство) сделали программирование 5-осевых машин проще и более доступными. Эти инновации позволили промышленным отраслям за пределами аэрокосмической промышленности, в том числе автомобильной, принять 5-осевую обработку. Такие компании, как RBT Intelligent Equipment, дополнительно разработали настраиваемые 5-осевые машины с ЧПУ, предлагая высокие решения для различных секторов. Сочетание передового аппаратного и программного обеспечения сделало 5-осевую обработку стандартом в современном производстве, предлагая гибкость, точность и эффективность в масштабе.
5-осевые машины ЧПУ разработаны с различными конфигурациями в соответствии с различными производственными потребностями. В конфигурации таблицы /таблицы используются две вращающиеся таблицы для удержания и перемещения заготовки. Эта установка идеально подходит для больших тяжелых деталей, требующих точных вращений вокруг оси x, y или z. Конфигурация головки /таблицы , с другой стороны, имеет стационарный стол, а головка шпинделя вращается, чтобы сделать точные разрезы. Эта конфигурация обычно используется для более крупных деталей в таких отраслях, как аэрокосмическая и автомобильная. Наконец, конфигурация головки/головки определяет как головку шпинделя, так и таблицу, способную вращать, предлагая максимальную гибкость и точность для сложных задач обработки.
В 5-осевой машине ЧПУ все пять осей (x, y, z, a, b) перемещаются одновременно, чтобы создать сложные разрезы с высокой точностью. Это одновременное движение позволяет инструменту и заготовке настраивать с разных углов, уменьшая необходимость в нескольких установках и обеспечивая более плавные, более точные порезы. Возможность непрерывно перемещать все пять осей делает 5-осевую обработку идеальной для сложных конструкций. Также есть 3+2 позиционная обработка , где перемещаются только три оси за раз, подходящие для менее сложных деталей и более быстрой обработки.
| Описание | конфигурации | Идеальное использование |
|---|---|---|
| Таблица/таблица | Две вращающиеся таблицы удерживают заготовку и выполняют вращения вокруг оси x, y или z. | Большие, тяжелые детали, требующие точных вращений. |
| Голова/таблица | Фиксированная таблица с вращающейся головкой шпинделя для точных разрезов. | Большие детали в аэрокосмической и автомобильной промышленности. |
| Голова/голова | Как головка, так и таблица вращаются для максимальной гибкости и точности. | Сложные и сложные проекты обработки. |
Есть ли у всех 5-осевых машин пять осей движутся одновременно?
Не все 5-осевые машины используют все пять осей одновременно. В некоторых машинах, особенно тех, которые предназначены для менее сложных деталей, используют только обработку 3+2, где движутся три линейные оси одновременно, а две поворотные оси заблокированы в положении.
3+2 обработка по-прежнему невероятно полезна для многих приложений, особенно для тех, которые не требуют полного 5-осевого движения.
5-осевая обработка только для сложных форм?
В то время как обработка 5-осевой, идеально подходит для сложных форм, она не для них не только. Фактически, он часто используется в повседневном производстве для повышения точности и эффективности, даже для простых частей.
Универсальность: 5-осевые машины могут обрабатывать как простые, так и сложные конструкции, что делает их более гибкими, чем 3-осевые машины.
5-осевая обработка дорогой?
Стоимость 5-осевых машин может быть выше, чем традиционные машины с ЧПУ, но они часто экономят деньги в долгосрочной перспективе. Сокращая необходимость в нескольких установках и обеспечивая более высокую точность, эти машины повышают производительность и снижают затраты на рабочую силу.
Экономическая эффективность: для таких отраслей, как аэрокосмическая или автомобильная, где точность и время имеют решающее значение, инвестиции в 5-осевые машины ЧПУ быстро окупаются.
5-осевая обработка ЧПУ играет ключевую роль в нескольких отраслях, которые требуют точности, сложности и гибкости. В аэрокосмической промышленности такие компоненты, как лезвия турбины, пропеллеры и детали двигателя, требуют точных углов и гладких отделений-Таки, где 5-осевые машины превосходят. В области медицины 5-осевые машины создают имплантаты, хирургические инструменты и стоматологические устройства, предлагающие высокую точность и возможность работать со сложными деталями для индивидуальных решений. Автомобильная промышленность опирается на 5-осевую обработку для создания компонентов двигателя, шасси и подвесных систем, которые требуют сложных форм и жестких допусков для долговечности и безопасности. В энергетике и защите такие сектора, как турбины и военная техника, извлекают выгоду из способности производить долговечные, сложные компоненты, которые выдерживают требовательные условия.
5-осевая обработка ЧПУ является предпочтительным выбором для отраслей, где точность и качество имеют решающее значение. Создание турбинных лопастей в аэрокосмической, медицинской имплантатах или высокопроизводительных автомобильных деталях, 5-осевая технология гарантирует, что сложные геометрии и жесткие допуски достигаются последовательно. Эта возможность имеет решающее значение для таких секторов, как аэрокосмическая и защита, где даже малейшая ошибка может привести к сбою. 5-осевые машины обеспечивают высококачественные результаты, позволяя точным сокращениям с нескольких углов и устраняя необходимость в нескольких установках.
Термин '5-оси ' относится к процессу обработки ЧПУ с пятью направлениями движения. Используя три линейных и двух вращающихся оси, он предлагает непревзойденную точность, эффективность и универсальность. Эта передовая технология имеет важное значение для таких отраслей, как аэрокосмическая, автомобильная и медицинская. RBT Intelligent Equipment предоставляет индивидуальные решения, чтобы помочь предприятиям достичь более высокой точности и производительности.
A: 3-осевые машины ЧПУ перемещаются по осям x, y и z, в то время как 5-осовые машины также включают вращающиеся оси A и B. Это позволяет 5-осевым машинам получить доступ к большему количеству части в одной установке, повышая точность и эффективность.
A: обработка 5 по осе уменьшает репозицию, что приводит к меньшему количеству ошибок выравнивания и более плавным отделкам. Это обеспечивает более высокую точность, которая необходима для производства сложных деталей с жесткими допусками.
A: В отличие от традиционных машин с ЧПУ, 5-осевые машины используют пять осей для одновременного перемещения как инструмента, так и заготовки, позволяя более сложным и точным порезам с меньшим количеством настройки.
О: Отрасли, такие как аэрокосмическая, автомобильная, медицинская и оборонительная, пользуются максимумом из 5-осевой обработки из-за ее способности производить сложные и очень точные детали.
A: Да, 5-осевые машины ЧПУ универсальны и могут обрабатывать как небольшие, сложные детали, так и большие тяжелые компоненты, что делает их идеальными для широкого спектра применений.
