5-осевой фрезерный станок с ЧПУ с двойным столом

Ключевые особенности

1. Стальная сварная конструкция включает в себя подъемник, левую и правую колонны, поперечины и рабочий стол с Т-образными пазами, а основные механические компоненты не подвергаются напряжению, что обеспечивает улучшенное гашение вибрации и температурную стабильность.

2. Прецизионная пятиосевая система с ЧПУ известна своей высокой точностью, универсальностью работы, интеллектуальными возможностями обработки и функцией предотвращения столкновений, которая защищает от механических повреждений из-за превышения рабочего диапазона.

3. Пятиосевая головка изготовлена ​​из прочного чугуна, оснащена импортным прецизионным гармоническим или RV-редуктором с высоким крутящим моментом и шпинделем с высоким крутящим моментом, что значительно повышает точность и надежность процесса обработки. повышение эффективности.

4. Шпиндель оснащен интерфейсом крепления инструмента HSK, обеспечивающим надежный захват инструмента и сохранение высокой точности и стабильности. Он идеально подходит для высокоскоростной обработки, эффективно повышает точность обработки и качество поверхности, а также существенно сокращает время цикла.

5. Автоматизированный магазин вращающихся инструментов имеет восемь инструментальных позиций, что обеспечивает стабильный и надежный процесс смены инструмента.

6. Линейное движение по осям X, Y и Z обеспечивается высокоточными шарико-винтовыми парами с предварительным натягом, что делает их хорошо подходящими для точной и мощной резки компонентов.

Технические параметры

• Название продукта: 5-осевой станок с ЧПУ с двойным столом

• Модель: РБ-Ф6-2520-З08

• Эффективное перемещение оси X: 2500 мм

• Эффективное перемещение оси Y: 2000 мм

• Эффективное перемещение оси Z: 820 мм

• Угол поворота оси B: ± 130 °

• Угол поворота оси C: ±540°

• Максимальная скорость оси X/Y: 35 м/мин.

• Максимальная скорость оси Z: 20 м/мин.

• Точность повторения (в пределах 300 мм): ±0,05 мм (или по индивидуальному заказу)

• Напряжение: 380 В

• Общая мощность: 14,5 кВт

• Мощность шпинделя (настраиваемая): 5,5 кВт (или может быть настроена)

• Частота: 50 Гц

• Вес: 4,1 т

• Размер: L3482W3350Высота 3768 мм

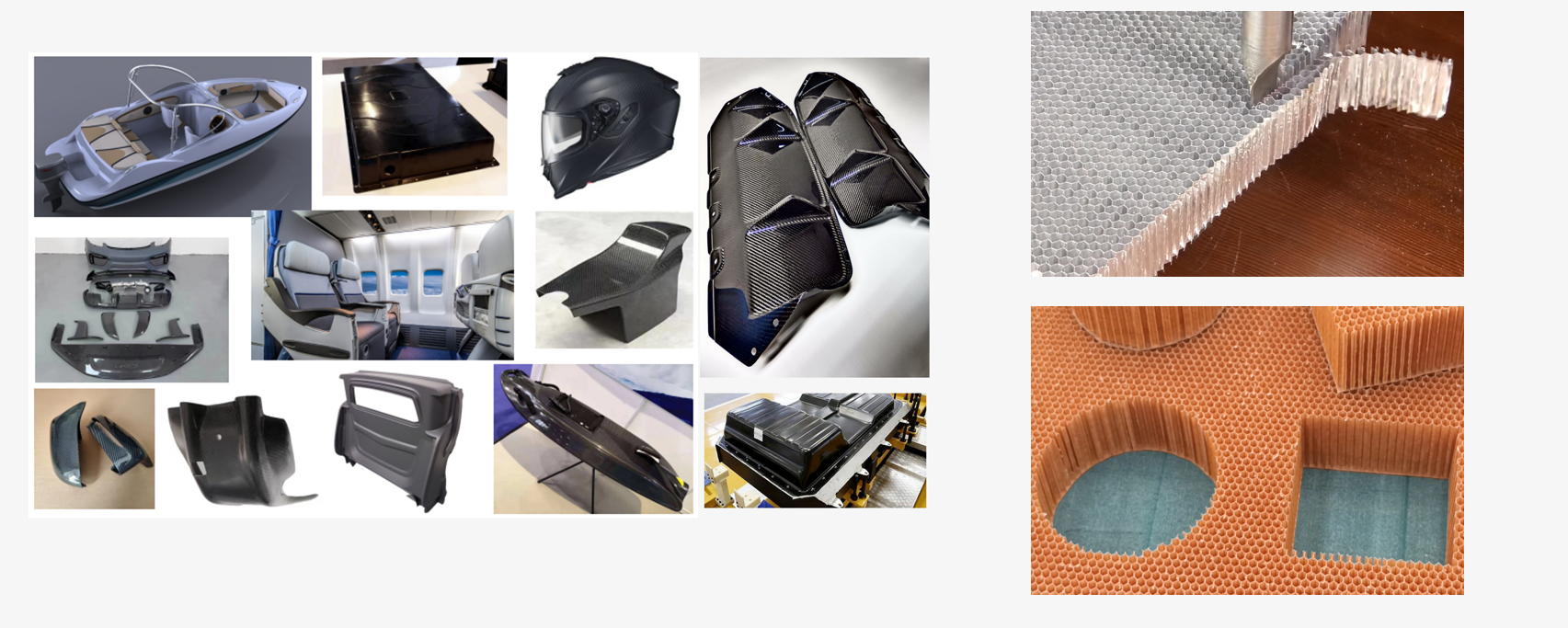

Материал применения

Заменители древесины, пенопласта, пенопласта, АБС, алюминиевого сплава, акрила, дерева, стекловолокна, резины, пластика, смолы, углерода, стекловолокна, гипса, шлама, полимерных композитов и неметаллических карбонизированных смешанных материалов.

Область применения

Аэрокосмическая промышленность, железнодорожный транспорт, интерьер и экстерьер автомобилей, энергетика и строительство, морская промышленность,  упаковка, медицинская, выкройки и формы, сантехника

HКак использовать 5-осевой фрезерный станок с ЧПУ?

Загрузите программу обработки в систему числового управления (NC) 5-осевого фрезерного станка с ЧПУ, включите станок и запустите программу обработки. Система ЧПУ контролирует движение режущего инструмента и траекторию обработки, автоматически выполняя различные сложные операции обработки в соответствии с параметрами обработки. После завершения обработки необходимо проверить и измерить результаты обработки, чтобы убедиться, что точность обработки соответствует требованиям. Портальные обрабатывающие центры обычно оснащены автоматической системой измерения, которая может автоматически определять результаты обработки и выдавать отчет о проверке. Если для той же детали требуется доработка, для пакетной обработки можно напрямую вызвать ранее написанную программу обработки.
