РБ-Ф5-1212-З06
RBT
84659990
RB-F5-1212-Z06 Введение в машину
Применимый материал для 5-осевой станок с ЧПУ:
композиционные материалы: углеродное волокно (PCM/RTM/SMC/LFT и др.), стекловолокно, углерод/углерод, соты и другие изделия;
Пластиковые материалы: АБС, ПВХ, ПК, ПП, ПС, ПЭ, ПЭТ, ПЭВП, ПЭТГ, акрил и т. д.;
Губка высокой плотности, пенополистирол, дерево, заменитель древесины, камень, штукатурка и т. д.

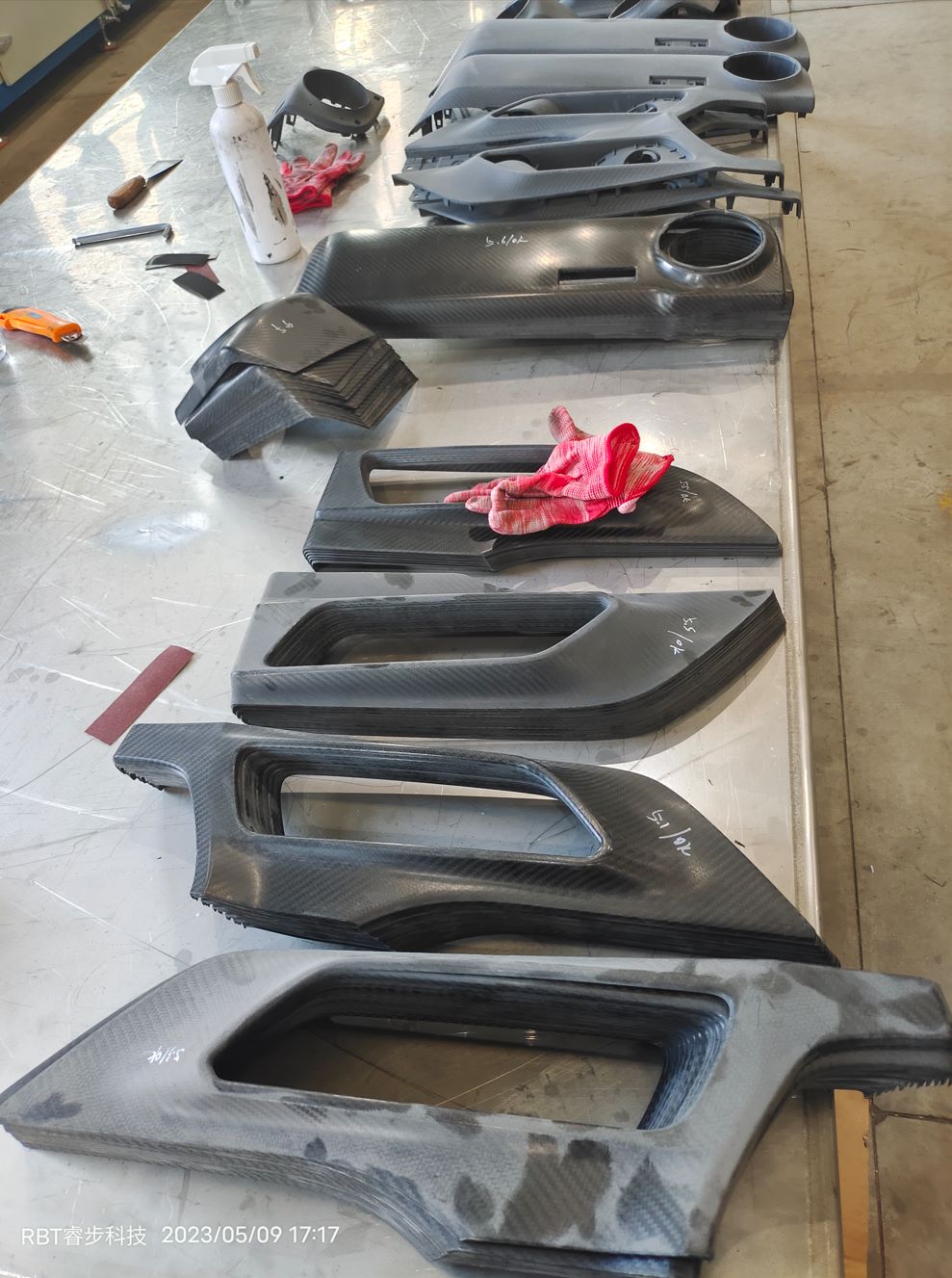

Эта машина в основном используется для резки автомобильного внутреннего и внешнего декора из углеродного волокна/стекловолокна и других композитных материалов.
ЧПУ оснащен системой удаления пыли, обеспечивающей чистоту воздуха в помещении в соответствии с соответствующими требованиями гигиены труда, требованиями охраны окружающей среды и предотвращения профессиональных заболеваний.
Спроектируйте диапазон перемещения ЧПУ и количество ЧПУ в соответствии с размером существующих деталей и ежедневной производительностью.
РБ-Ф5-1212-З06 Параметры
Имя машины | 5-осевой высокопроизводительный портальный обрабатывающий центр с фиксированной балкой и полным корпусом | Марка машины | РБТ |
| Модель машины | РБ-Ф5-1212-З06 | Напряжение машины | 3~380 В |
| Перемещение по оси X/Y/Z | 1200*1200*600 мм | Номинальная мощность машины | 13-28.35 киловатт |
| Перемещение по оси C/B | ±540°/±120° | Вес машины | 3000 кг |
| Мощность шпинделя | 5,5~20 киловатт | Размер машины | Д2700*В2600*В2300мм |
| Система контроля | Тайвань Синтек | Машинное происхождение | Гуандун/Фуцзянь |
Мини-5-осевой станок с ЧПУ
| РБ-Ф5-1212-З06 | ||
Имя |
Примечание | |
| 1 | ось Y | Осевая пыленепроницаемость |
| 2 | Рабочая таблица | |
| 3 | Ось X (портальная) | Осевая пыленепроницаемость |
| 4 | ось Z | Осевая пыленепроницаемость |
| 5 | Ось С/В | |
| 6 | Шпиндель | |
| 7 | Электрический шкаф | |
| 8 | Подвижный контроллер | |
| 9 | Внешняя крышка из листового металла | |
| 10 | Раздвижная дверь | |
| 11 | Поворотный контроллер | |
| 12 | Водяное охлаждение | |

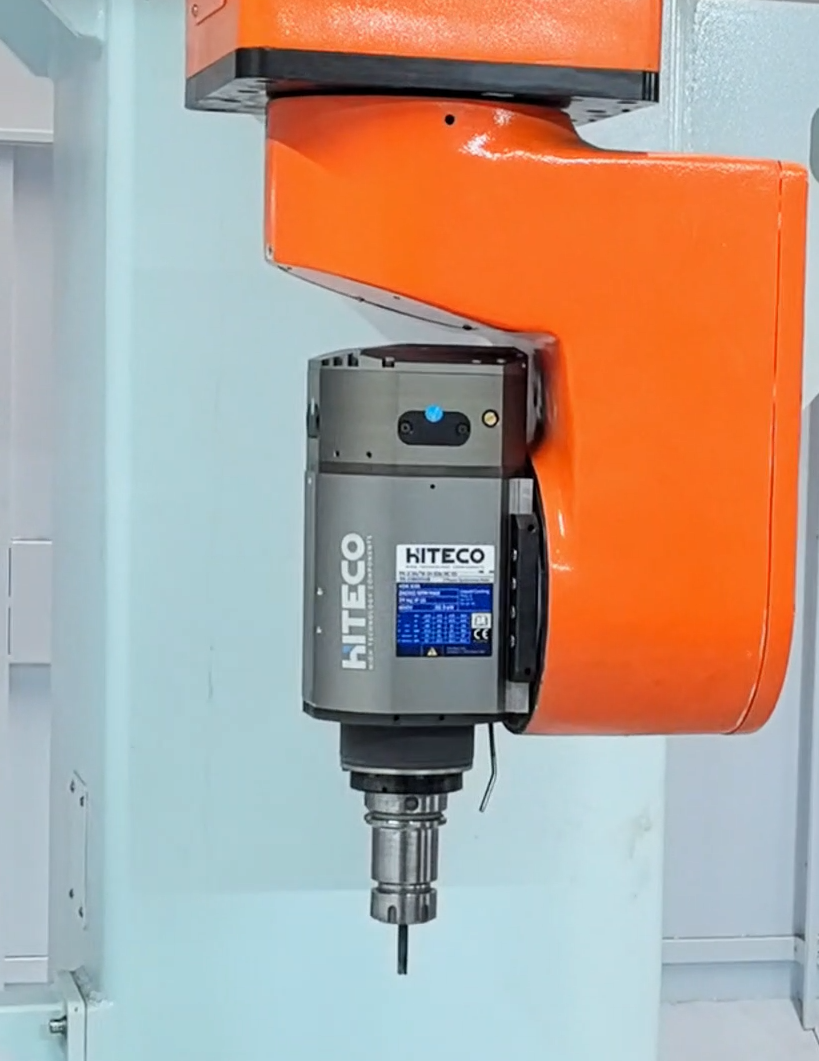

Вариант шпинделя
Мы предлагаем высококачественные импортные шпиндели от известных производителей, таких как HSM, Hiteco и HSD из Германии, Италии и Кореи.
Система контроля
Мы предлагаем тайваньскую 5-осевую систему ЧПУ Syntec, которая может завершить производство и обработку всей сложной поверхности заготовки за один процесс.
Другие системы ЧПУ, такие как Mitsubishi, Siemens и Fanuc, также возможны, обеспечивая совместимость с различными моделями составных пятиосных станков с ЧПУ.
Сертификация
Патенты
Команда
Как управлять 5-осевыми станками с ЧПУ?
5-осевые станки с ЧПУ (числовым программным управлением) — это передовые производственные инструменты, обеспечивающие высокий уровень точности и гибкости при производстве деталей.
1-5-осевое проектирование и программирование ЧПУ
Процесс начинается с проектирования детали с использованием программного обеспечения САПР (компьютерного проектирования).
Спроектированная деталь затем программируется с помощью программного обеспечения CAM (автоматизированное производство), которое преобразует проект в машинный код, понятный станку с ЧПУ.
2- 5-осевой ЧПУ Настройка машины
Станок с ЧПУ оснащен необходимыми инструментами, приспособлениями и материалами.Заготовка закрепляется на месте, обычно с помощью струбцины или тисков.
3. Генерация траектории инструмента. 5-осевой ЧПУ
Программное обеспечение CAM генерирует траектории движения инструмента, которые представляют собой точные движения, которым будет следовать режущий инструмент для удаления материала с заготовки.
4-5-осевой ЧПУ Смена инструмента
В зависимости от сложности детали может потребоваться несколько инструментов.Станок с ЧПУ имеет устройство смены инструмента, которое при необходимости автоматически выбирает подходящий инструмент из магазина инструментов.
5- Процесс обработки 5-осевой ЧПУ
После загрузки программы станок с ЧПУ начинает процесс обработки.Система управления станком считывает программу и точно контролирует движение осей станка:
Три линейные оси: X, Y и Z, которые перемещают заготовку или режущий инструмент в трех измерениях.
Две вращающиеся оси: обычно A и B или C, которые позволяют вращать заготовку или инструмент, обеспечивая сложную угловую и криволинейную обработку.
6. Одновременная 5-осевая обработка.
Ключевой особенностью 5-осевого станка с ЧПУ является возможность выполнять одновременную 5-осевую обработку.Это означает, что во время резки заготовка может вращаться по двум осям, что позволяет обрабатывать сложные формы за один установ.
7-Охлаждающая жидкость и смазка 5-осевой ЧПУ
В процессе обработки охлаждающая жидкость часто используется для охлаждения режущего инструмента и смазки заготовки, что помогает продлить срок службы инструмента и улучшить качество поверхности детали.
8- Мониторинг и регулировка в реальном времени
Система управления станком с ЧПУ постоянно контролирует процесс обработки и может вносить корректировки в режиме реального времени для обеспечения точности и качества.
9- Снятие и проверка деталей
После завершения обработки деталь снимается со станка и проверяется на точность и качество.Может быть выполнена любая необходимая последующая обработка, такая как удаление заусенцев или термообработка.
10-Повторяемость и автоматизация
Одним из преимуществ станков с ЧПУ является их повторяемость.После разработки программы ее можно использовать для многократного изготовления идентичных деталей с высокой точностью.Некоторые машины также способны к автоматизации, что позволяет работать без присмотра.
5-осевые станки с ЧПУ отличаются высокой универсальностью и используются в широком спектре отраслей промышленности для производства сложных деталей с высокими требованиями к точности.
Если вам нужно узнать больше о нашей машине, свяжитесь со мной.
